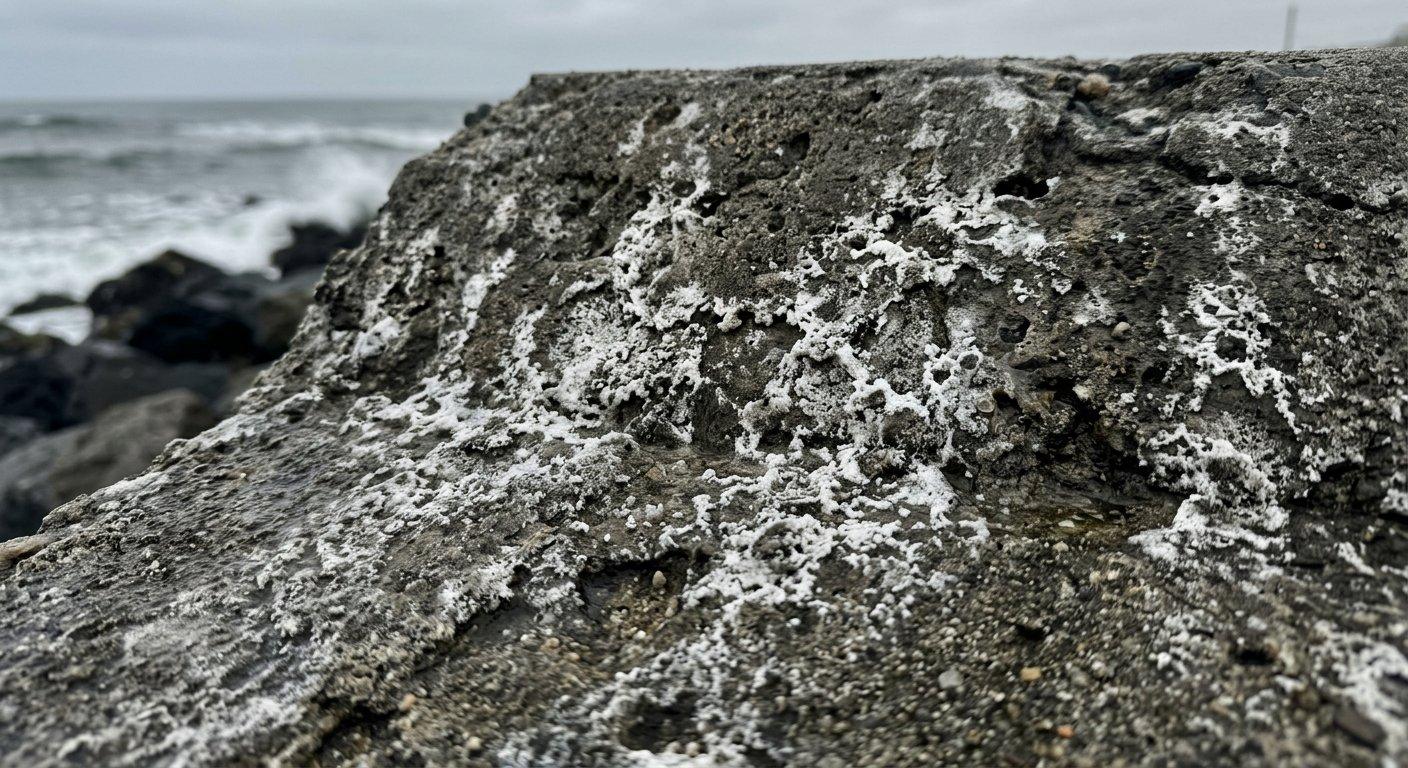

Stal zbrojeniowa ukryta wewnątrz żelbetu nie jest niezniszczalna, zwłaszcza gdy w grę wchodzi agresywne środowisko chlorkowe. Widzę to regularnie podczas inspekcji obiektów mostowych wzdłuż wybrzeży Bałtyku, gdzie korozja wywołana jonami chlorkowymi potrafi dokonać dewastacji konstrukcji w czasie krótszym niż zakładano w projektach wykonawczych. Klasy ekspozycji XS, zdefiniowane w normie PN-EN 206+A2:2021-08, stanowią precyzyjną mapę zagrożeń dla inżyniera budownictwa. Zrozumienie różnic między XS1 a XS3 to bariera oddzielająca trwałą infrastrukturę od kosztownej katastrofy budowlanej.
Najważniejsze wnioski
- Klasy XS1, XS2 i XS3 odnoszą się bezpośrednio do intensywności oddziaływania chlorków pochodzenia morskiego na konstrukcje żelbetowe.
- Próg krytyczny stężenia chlorków w betonie wynosi zazwyczaj 0,4% w stosunku do masy cementu, powyżej którego rozpoczyna się proces depasywacji stali.
- Beton w klasie XS1 występuje w strefie rozbryzgu fal morskich, podczas gdy XS2 charakteryzuje się ciągłym zanurzeniem w wodzie morskiej.
- Wymagania dotyczące klasy ekspozycji XS3 są najbardziej rygorystyczne ze względu na cykliczne zmienne warunki wilgotności i bezpośrednie oddziaływanie soli.
- Zastosowanie cementów o niskim cieple hydratacji oraz dodatków mineralnych jak popiół lotny lub pył krzemionkowy jest niezbędne w klasach XS2 i XS3.
- Obowiązkowe zachowanie minimalnej otuliny betonowej oraz odpowiedni wskaźnik w/c (wody do cementu) gwarantują założoną trwałość projektową 50 lub 100 lat.
Dlaczego chlorki stanowią tak poważne zagrożenie dla stali zbrojeniowej?
Wniknięcie jonów chlorkowych w głąb struktury betonu prowadzi do przerwania ciągłości warstwy pasywnej na powierzchni prętów zbrojeniowych. Stal zbrojeniowa w normalnych warunkach jest chroniona przez wysokie pH betonu, które utrzymuje się zazwyczaj powyżej 12,5. Kiedy jednak stężenie chlorków osiąga poziom krytyczny, dochodzi do wżerowej korozji stali, co drastycznie osłabia nośność przekroju konstrukcyjnego.
Zjawisko to nie przebiega równomiernie, co czyni je wyjątkowo niebezpiecznym dla bezpieczeństwa publicznego. W przeciwieństwie do korozji węglanowej, która jest przewidywalna i postępuje od zewnętrznych warstw betonu, atak chlorkowy jest punktowy i trudny do wykrycia metodami wizualnymi. Widziałem przypadki, w których przekrój pręta zbrojeniowego został zredukowany o 30% w ciągu zaledwie kilku sezonów, mimo że beton na zewnątrz wyglądał na nienaruszony.
„Korozja wżerowa wywołana chlorkami jest najbardziej podstępnym rodzajem degradacji żelbetu. Stal traci swoje parametry wytrzymałościowe bez wyraźnych oznak pękania powłoki betonowej, dopóki produkty korozji nie zwiększą swojej objętości tak znacznie, że spowodują odpadnięcie otuliny.”
Skuteczność ochrony zależy przede wszystkim od szczelności matrycy cementowej. Im mniejsza porowatość betonu, tym wolniej jony chloru migrują w stronę zbrojenia. Z mojego doświadczenia wynika, że projektanci często bagatelizują wpływ otuliny betonowej, traktując ją jako kwestię drugorzędną, podczas gdy przy klasach XS jest to główny fundament trwałości obiektu.
Jakie są różnice między klasami ekspozycji XS1, XS2 i XS3?
Klasyfikacja XS wynika z fizycznej lokalizacji konstrukcji względem źródła soli morskich. Każda klasa definiuje inną dynamikę transportu jonów do wnętrza betonu, co wymusza zmianę receptury mieszanki.
- XS1: Dotyczy konstrukcji wystawionych na działanie mgły solnej lub bryzgów fal, ale nie bezpośrednio zanurzonych w wodzie. Przykłady to nabrzeża odległe od linii brzegowej lub mosty w strefach nadmorskich.
- XS2: Obejmuje elementy stale zanurzone w wodzie morskiej. Woda morska wypełnia wszystkie pory betonu, co paradoksalnie może ograniczać dopływ tlenu niezbędnego do szybkiego rozwoju korozji.
- XS3: Najtrudniejsza kategoria obejmująca strefę pływów, gdzie element jest na zmianę mokry i suchy. To cykliczne wysychanie i nawilżanie powoduje „efekt pompowania”, który drastycznie przyspiesza penetrację chlorków w głąb betonu.
Zrozumienie tych subtelności jest niezbędne przy doborze klasy wytrzymałości betonu. Dla klasy XS1 zazwyczaj wystarcza beton C30/37, jednak przy XS3 musimy celować w C40/50 lub wyższe, aby uzyskać odpowiednią gęstość zaczynu. Niezbędne jest także stosowanie cementów typu CEM III/A lub CEM III/B, które wykazują znacznie większą odporność na agresję chemiczną w porównaniu do standardowego cementu portlandzkiego CEM I.
Poniższa tabela przedstawia orientacyjne parametry projektowe dla poszczególnych klas ekspozycji chlorkowej.
| Klasa ekspozycji | Charakterystyka środowiska | Minimalna klasa betonu | Maksymalny wskaźnik w/c |
|---|---|---|---|
| XS1 | Powietrze z solą morską | C30/37 | 0,45 |
| XS2 | Stałe zanurzenie | C30/37 | 0,45 |
| XS3 | Strefa pływów (zmienna) | C40/50 | 0,40 |
Rola otuliny betonowej w klasach XS
Grubość otuliny jest najtańszym i najskuteczniejszym zabezpieczeniem konstrukcji przed wpływem chlorków. Zgodnie z normą Eurokod 2, musimy doliczyć tzw. Odchyłkę montażową do wartości nominalnej otuliny, aby mieć pewność, że zbrojenie pozostanie bezpieczne przez cały okres użytkowania. W warunkach klasy XS3 stosuję zazwyczaj otulinę zwiększoną o 10-15 mm ponad standardowe wartości dla warunków wewnętrznych.
Większa otulina działa jak bufor czasowy. Chlorki potrzebują więcej czasu na pokonanie tej dodatkowej bariery, co w praktyce przesuwa moment inicjacji korozji o kilka dekad. Widzę jednak, że wykonawcy na budowach często mają problem z precyzyjnym utrzymaniem dystansów zbrojenia, co przy klasach XS jest niedopuszczalne.
Jak dobrać skład mieszanki betonowej dla środowiska morskiego?

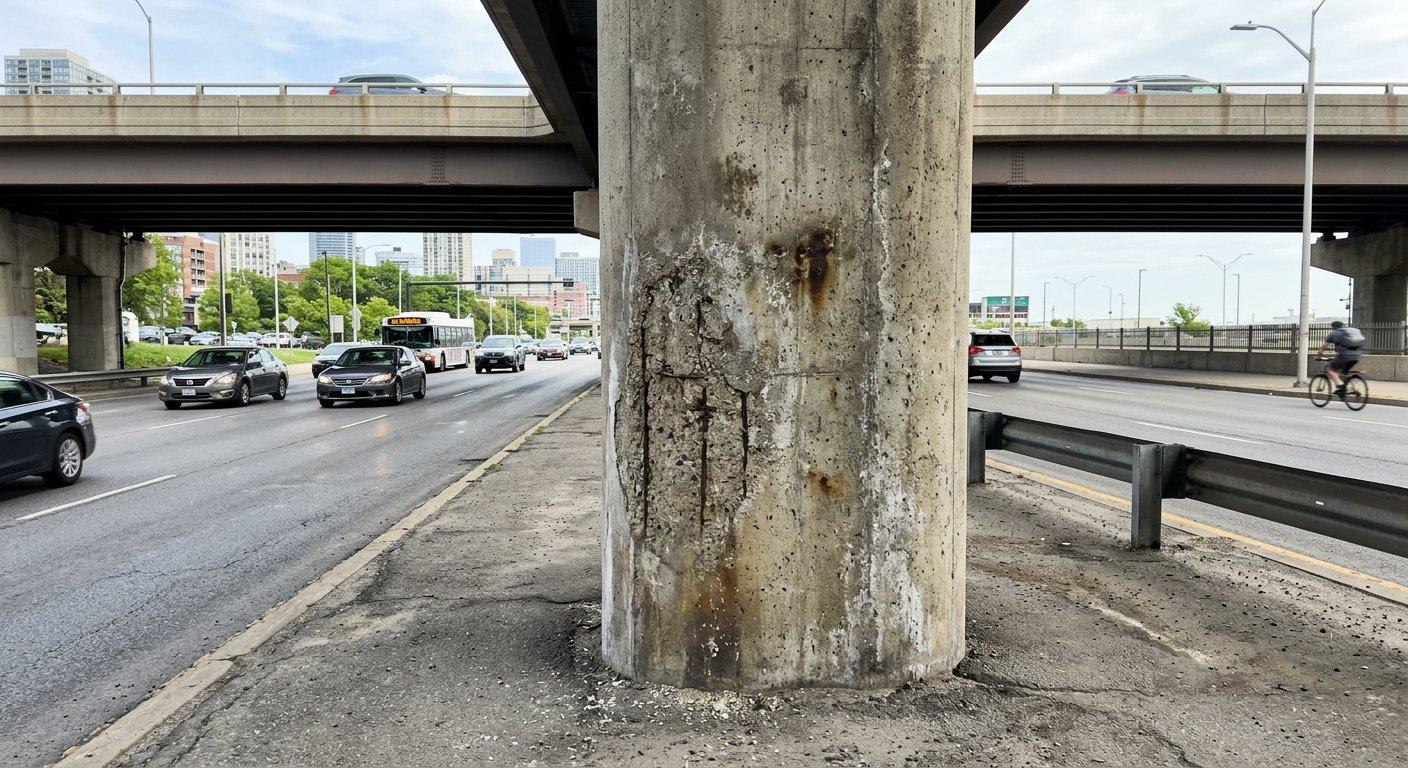

Betonowy filar wiaduktu drogowego wykazuje oznaki erozji powierzchniowej spowodowanej działaniem chlorków zawartych w środkach odladzających używanych zimą.
Dobór odpowiedniego składu chemicznego betonu to fundament ochrony przed chlorkami. Kluczowe jest ograniczenie porowatości otwartej, co osiągamy poprzez stosowanie dodatków mineralnych typu popiół lotny krzemionkowy lub pył krzemionkowy. Te materiały reagują z wodorotlenkiem wapnia, tworząc dodatkowe fazy żelu C-S-H, które uszczelniają strukturę betonu na poziomie mikroskopowym.
Często spotykam się z przekonaniem, że „mocniejszy beton” (wyższa klasa wytrzymałości na ściskanie) zawsze oznacza lepszą odporność na korozję. Jest to uproszczenie, które bywa kosztowne w skutkach. Bardziej od samej wytrzymałości na ściskanie liczy się tutaj nasiąkliwość betonu oraz jego odporność na dyfuzję chlorków, mierzoną testami laboratoryjnymi jak badanie odporności na przenikanie jonów chlorkowych według normy ASTM C1202.
„W moich projektach mostowych dla wybrzeża zawsze wymagam badań dyfuzji chlorków w mieszance próbnej. Jeśli współczynnik migracji chlorków przekracza 10 x 10^-12 m²/s, odrzucam recepturę, nawet jeśli beton spełnia wymagania wytrzymałościowe. Szczelność strukturalna jest ważniejsza niż wynik testu na prasie hydraulicznej.”
Stosowanie cementów o niskim cieple hydratacji jest równie ważne, zwłaszcza w elementach masywnych typu przyczółki mostowe. Wysokie temperatury wewnętrzne podczas wiązania cementu prowadzą do powstawania mikrorys termicznych. Takie pęknięcia są „autostradami” dla jonów chlorkowych, które błyskawicznie omijają zabezpieczenia chemiczne i docierają bezpośrednio do prętów zbrojeniowych.
Wpływ dodatków na trwałość konstrukcji
Dodatki mineralne w betonie klasy XS1-XS3 zmieniają sposób, w jaki jony chlorkowe wiążą się wewnątrz matrycy. Związki glinianowe zawarte w cemencie, w reakcji z chlorkami, tworzą tzw. sól Friedela, która unieruchamia chlorki w formie stałej. Ten proces chemiczny jest niezwykle pożądany, ponieważ zapobiega dalszej migracji jonów w stronę stali.
Zastosowanie pyłu krzemionkowego w ilości 5-10% masy cementu drastycznie poprawia ten efekt. Widzę w praktyce, że beton z takim dodatkiem ma znacznie lepszą odporność na działanie soli drogowych oraz morskich. To inwestycja, która zwraca się w postaci braku konieczności remontów konstrukcji przez pierwsze 30-40 lat eksploatacji.
Jakie błędy wykonawcze najczęściej prowadzą do korozji chlorkowej?
Najpoważniejsze uchybienia wykonawcze wynikają z nieprawidłowej pielęgnacji betonu tuż po rozszalowaniu. Beton w klasach XS3 jest szczególnie wrażliwy na przesuszenie, które prowadzi do powstawania rys skurczowych. Te rysy, nawet o szerokości zaledwie 0,1 mm, stanowią bezpośrednią drogę penetracji agresywnych mediów do zbrojenia.
Wielokrotnie obserwowałem, jak wykonawcy zaniedbują utrzymanie wilgotności powierzchni przez wymagane 7 dni. W warunkach nadmorskich, przy silnym wietrze, beton traci wodę znacznie szybciej, co skutkuje tzw. „wysezonowaniem” powierzchniowej warstwy, która przestaje pełnić funkcję ochronną. Jest to bezpośrednia przyczyna, dla której nawet beton o poprawnym składzie ulega degradacji przed upływem założonego czasu eksploatacji.
- Niewłaściwe zagęszczenie mieszanki w trudnodostępnych miejscach powoduje powstawanie gniazd żwirowych.
- Stosowanie zanieczyszczonego kruszywa, które samo w sobie może zawierać chlorki, drastycznie przyspiesza korozję.
- Zbyt wczesne usuwanie deskowań w okresach wysokiej temperatury prowadzi do szoku termicznego i mikropęknięć.
- Błędne rozmieszczenie przekładek dystansowych skutkuje zmniejszeniem grubości otuliny w miejscach najbardziej narażonych na bryzgi fal.
Wszelkie naprawy konstrukcji, które uległy już korozji chlorkowej, są niezwykle kosztowne. Z moich wyliczeń wynika, że naprawa uszkodzonego elementu żelbetowego przy użyciu specjalistycznych zapraw naprawczych typu R4 oraz inhibitorów korozji jest przynajmniej 5-krotnie droższa od kosztów zapewnienia odpowiedniej trwałości na etapie wylewania betonu. Dlatego nacisk na kontrolę jakości musi być przesunięty na etap budowy, a nie naprawy.
Jak monitorować stan konstrukcji w klasach ekspozycji XS?

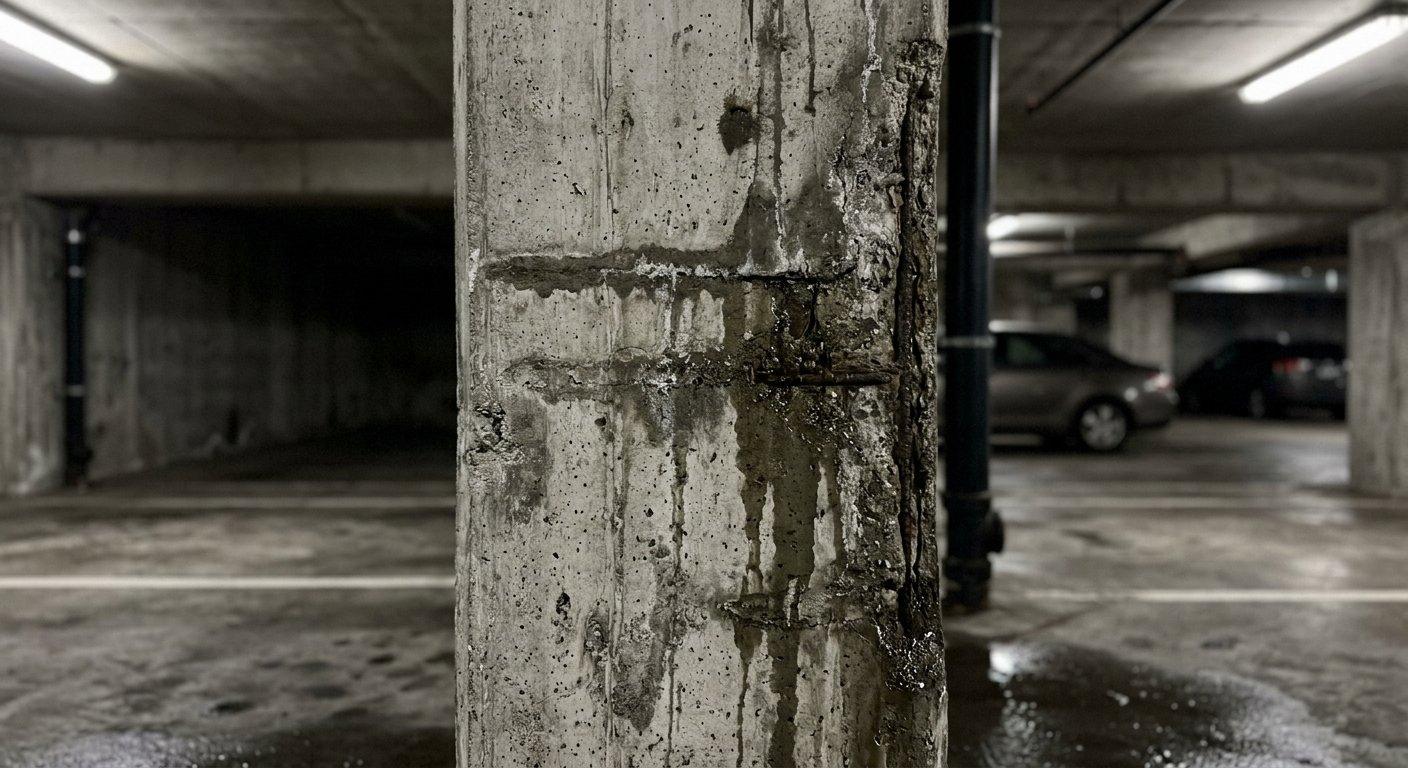

Wilgotne zacieki na ścianie żelbetowej parkingu podziemnego wskazują na przenikanie wody zawierającej chlorki w głąb struktury konstrukcji.
Monitoring stanu technicznego obiektów w środowisku chlorkowym powinien opierać się na regularnych pomiarach potencjału korozji oraz badaniach głębokości karbonatyzacji i nasycenia chlorkami. Nie można polegać wyłącznie na oględzinach powierzchniowych. Musimy wiercić rdzenie, pobierać próbki pyłu z różnych głębokości i analizować rozkład stężenia chlorków w profilu betonu.
Dla obiektów klasy XS3 polecam instalację zintegrowanych czujników korozji, które mierzą rezystancję elektryczną betonu oraz natężenie prądu korozyjnego. To pozwala na wykrycie procesu depasywacji stali z wyprzedzeniem 2-3 lat przed pojawieniem się pierwszych oznak pęknięć na powierzchni. Wczesna diagnoza pozwala na zastosowanie metod ochrony katodowej, które wstrzymują postęp korozji bez konieczności skuwania betonu.
Ochrona katodowa z zewnętrznym źródłem prądu jest obecnie złotym standardem w utrzymaniu mostów morskich. Dzięki niej możemy wydłużyć życie konstrukcji o kolejne pół wieku, nawet jeśli w betonie pojawiły się już chlorki przekraczające wartości dopuszczalne. Jest to zaawansowana technologia, która w Polsce staje się coraz częściej spotykanym elementem kontraktów utrzymaniowych na drogach zarządzanych przez Generalną Dyrekcję Dróg Krajowych i Autostrad.
Praktyka pokazuje, że świadomość zagrożeń płynących z klasy XS3 rośnie w branży inżynierskiej. Coraz rzadziej widzę projekty, które ignorują wpływ soli na zbrojenie. Mimo to, diabeł tkwi w szczegółach wykonawczych i to tam najczęściej przegrywamy walkę z naturą. Solidna wiedza o chemii cementu w połączeniu z rygorystyczną kontrolą na budowie to jedyna droga do budowania obiektów, które naprawdę oprą się działaniu czasu i słonej wody.
Podsumowanie
Klasy ekspozycji betonu XS1–XS3 to fundament bezpieczeństwa dla każdej konstrukcji narażonej na działanie chlorków pochodzenia morskiego. Sukces projektowy zależy od połączenia wysokiej jakości mieszanki betonowej z rygorystycznymi procedurami pielęgnacji oraz zapewnienia odpowiedniej grubości otuliny zbrojenia. Zrozumienie, że chlorki działają punktowo i podstępnie, pozwala inżynierom na właściwe planowanie systemów ochrony katodowej oraz monitoringu stanu technicznego. Każdy metr sześcienny betonu wylany w strefie nadmorskiej wymaga indywidualnego podejścia do receptury, aby uniknąć kosztownych napraw w przyszłości.
Źródła
- pkn.pl/strony/norma/pn-en-206-a2-2021-08
- eurocode2.com/pl/podstawy-trwalosci-konstrukcji
- wim.pw.edu.pl/badania/korozja-betonu-w-srodowisku-chlorkowym
- pbg.org.pl/wytyczne-dotyczace-betonowania-w-strefie-nadmorskiej
Najczęściej zadawane pytania (FAQ)
Czym charakteryzuje się klasa ekspozycji XS1 dla betonu?
Klasa XS1 odnosi się do konstrukcji betonowych narażonych na działanie chlorków pochodzących z powietrza morskiego, ale niepozostających w bezpośrednim kontakcie z wodą morską. Jest to środowisko typowe dla konstrukcji położonych w pobliżu wybrzeża, gdzie sól morska przenoszona jest przez wiatr.
Co oznacza klasa ekspozycji XS2 w kontekście konstrukcji żelbetowych?
Klasa XS2 dotyczy elementów konstrukcyjnych stale zanurzonych w wodzie morskiej. W tym przypadku beton jest poddany ciągłemu oddziaływaniu zasolonej wody, co wymaga zastosowania wysokiej szczelności i odpowiedniego składu mieszanki betonowej.
Jakie są główne wyzwania dla betonu w klasie ekspozycji XS3?
Klasa XS3 dotyczy elementów strefy pływów, rozbryzgów lub mgły solnej, co jest najbardziej agresywnym środowiskiem chlorkowym. Beton w tych warunkach jest narażony na cykliczne nawilżanie i wysychanie, co drastycznie przyspiesza proces korozji zbrojenia.
Dlaczego chlorki są niebezpieczne dla konstrukcji betonowych?
Chlorki przenikają przez strukturę betonu i niszczą warstwę pasywną stali zbrojeniowej, co prowadzi do jej korozji wżerowej. W rezultacie powstaje rdza, której objętość jest większa niż objętość stali, co powoduje rozsadzanie i odpryskiwanie betonu.
Jakie parametry betonu są kluczowe przy klasach ekspozycji XS?
Najważniejszymi parametrami są klasa wytrzymałości na ściskanie, maksymalny współczynnik w/c (woda/cement) oraz minimalna zawartość cementu. Dodatkowo kluczowe jest zapewnienie odpowiedniej grubości otuliny betonowej dla ochrony zbrojenia.
Czy rodzaj cementu ma znaczenie przy agresji chlorkowej?
Tak, w środowiskach XS zaleca się stosowanie cementów o niskiej przepuszczalności, takich jak te z dodatkiem żużla wielkopiecowego lub popiołów lotnych. Takie dodatki uszczelniają strukturę betonu, utrudniając penetrację jonów chlorkowych do wnętrza elementu.
Jaką minimalną grubość otuliny należy stosować w klasie XS1?
Wymagana grubość otuliny zależy od klasy wytrzymałości betonu i trwałości konstrukcji zgodnie z normą PN-EN 206. Zazwyczaj dla klasy XS1 przyjmuje się wyższe wartości nominalne niż w środowiskach nieagresywnych, aby skompensować ryzyko dyfuzji chlorków.
Czy w klasie XS2 konieczne jest stosowanie betonów wodoszczelnych?
Zdecydowanie tak, w klasie XS2 wymagana jest wysoka szczelność betonu, aby ograniczyć migrację chlorków. Często projektanci decydują się na użycie dodatków krystalizujących lub superplastyfikatorów, które poprawiają parametry kapilarne betonu.
Czym różni się klasa XS od klasy XD?
Klasa XS odnosi się do chlorków pochodzących z wody morskiej, natomiast klasa XD dotyczy chlorków niepochodzących z wody morskiej, np. soli drogowej. Obie klasy wymagają jednak podobnie rygorystycznego podejścia do ochrony zbrojenia przed korozją.
Czy dodatki chemiczne do betonu mogą zwiększyć odporność na chlorki?
Tak, stosowanie odpowiednich domieszek uszczelniających oraz inhibitorów korozji może znacząco poprawić odporność betonu w środowisku chlorkowym. Inhibitory tworzą na powierzchni zbrojenia warstwę ochronną, która hamuje proces korozji nawet w przypadku infiltracji chlorków.
Jak często należy przeprowadzać przeglądy konstrukcji w klasie XS3?
Konstrukcje w klasie XS3 są narażone na najcięższe warunki, dlatego wymagają częstych i szczegółowych przeglądów technicznych. Zaleca się regularne badania zawartości chlorków w próbkach betonu pobranych z różnych głębokości otuliny.
Czy można stosować beton z recyklingu w klasach ekspozycji XS?
Stosowanie kruszywa z recyklingu w klasach ekspozycji chlorkowej jest bardzo ryzykowne i zazwyczaj odradzane przez normy projektowe. Wysoka nasiąkliwość i porowatość betonu z recyklingu może drastycznie obniżyć trwałość konstrukcji w środowisku XS.
Jaką rolę odgrywa pielęgnacja betonu w środowisku chlorkowym?
Prawidłowa pielęgnacja jest krytyczna, ponieważ zapobiega powstawaniu rys skurczowych, które są „autostradami” dla chlorków. Długotrwałe utrzymywanie wilgoci po ułożeniu betonu zapewnia optymalną hydratację cementu i szczelność struktury.
Dlaczego projektowanie betonu w klasie XS jest droższe?
Wyższy koszt wynika z wymogu stosowania wyższej klasy betonu, większej otuliny, użycia specjalistycznych cementów oraz surowszej kontroli jakości na budowie. Inwestycja ta jest jednak niezbędna, aby uniknąć kosztownych napraw konstrukcyjnych w przyszłości.
Czy w klasach XS należy stosować zbrojenie nierdzewne?
W przypadku konstrukcji o wysokim znaczeniu lub trudnym dostępie do napraw, stosowanie stali nierdzewnej lub zbrojenia kompozytowego jest zalecaną metodą ochrony. Jest to najskuteczniejszy sposób na całkowite wyeliminowanie ryzyka korozji wywołanej chlorkami w agresywnym środowisku morskim.
