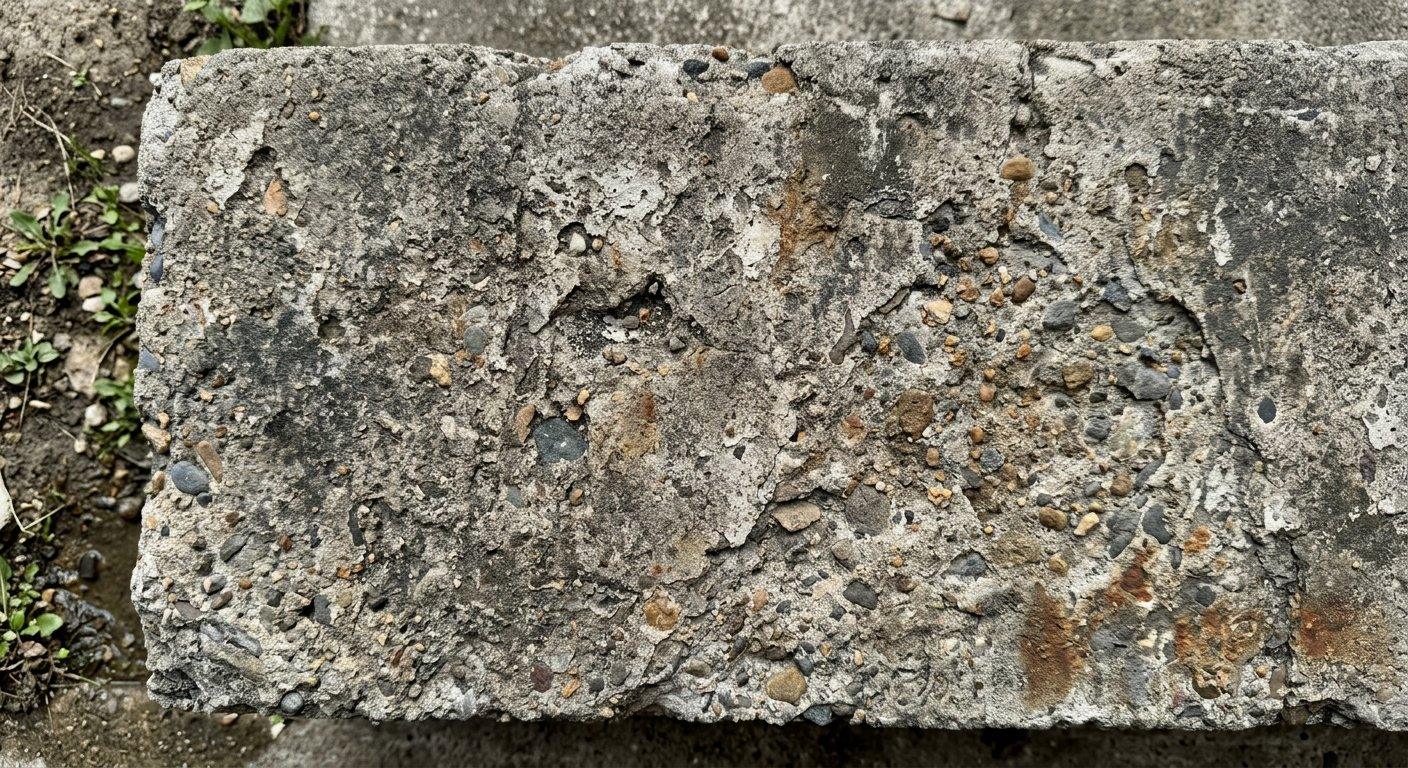

Klasy ekspozycji betonu XA1–XA3 – agresja chemiczna

Najważniejsze wnioski:

• Klasy XA1, XA2 i XA3 definiują stopień zagrożenia konstrukcji betonowych w środowiskach o podwyższonej agresywności chemicznej.
• Wybór klasy zależy od składu chemicznego wód gruntowych oraz gruntu, w tym zawartości jonów siarczanowych i magnezowych.
• Zwiększenie szczelności matrycy cementowej przez redukcję współczynnika w/c jest podstawą przeciwdziałania korozji chemicznej.
• Beton klasy XA3 wymaga zastosowania cementów odpornych na siarczany, oznaczanych symbolem HSR (High Sulfate Resistance).
• Odpowiednia otulina zbrojenia musi być ściśle skorelowana z klasą ekspozycji, aby zapewnić trwałość projektową na poziomie 50 lub 100 lat.
• Projektant musi zweryfikować pH środowiska, ponieważ wartości poniżej 5,5 są krytycznym wskaźnikiem zagrożenia dla trwałości konstrukcji betonowej.

Beton to materiał, który powszechnie uznajemy za niemal niezniszczalny, dopóki nie spotka się on z chemią, która powoli rozkłada jego wewnętrzną strukturę. W mojej praktyce inżynierskiej wielokrotnie widziałem fundamenty, które po zaledwie dekadzie wymagały kosztownych napraw, ponieważ nikt nie przewidział, że wysokie stężenie siarczanów w wodzie gruntowej zareaguje z cementem. Agresja chemiczna, sklasyfikowana w normie PN-EN 206 jako klasy XA, to cichy zabójca żelbetu. Zrozumienie różnic między poziomami XA1, XA2 oraz XA3 pozwala na świadome dobranie mieszanki, która nie tylko utrzyma obciążenia, ale przetrwa w najbardziej wymagającym otoczeniu przez dziesięciolecia.

Dlaczego klasy ekspozycji XA są fundamentalne dla trwałości obiektów?

Oznaczenia od XA1 do XA3 precyzują warunki, w jakich beton wchodzi w bezpośredni kontakt z agresywnymi substancjami chemicznymi. Klasa XA1 odnosi się do środowiska o niskiej agresywności, gdzie zagrożenie jest umiarkowane, natomiast XA3 wskazuje na bardzo silną agresję chemiczną, wymagającą radykalnych środków zaradczych. Każda z tych kategorii bazuje na stężeniu jonów siarczanowych, kwasowości wody i zawartości magnezu, co bezpośrednio wpływa na dobór składników mieszanki betonowej.

Brak uwzględnienia tych parametrów na etapie projektowania fundamentów lub konstrukcji podziemnych prowadzi do utraty nośności przekroju. Proces degradacji zachodzi wewnątrz matrycy, co sprawia, że często nie widzimy zniszczeń, dopóki beton nie zacznie się kruszyć lub odspajać od zbrojenia. Zjawisko to wynika z reakcji chemicznych tworzących tzw. etryngit wtórny, który zwiększa objętość wewnętrzną betonu, powodując nieodwracalne pęknięcia.

Prawidłowa ocena środowiska agresywnego to nie tylko kwestia przepisów, ale przede wszystkim matematyczna pewność, że procesy korozyjne nie przekroczą dopuszczalnych granic w całym okresie eksploatacji.

Współczesna inżynieria wymaga, aby beton był traktowany jako materiał reaktywny, a nie martwa skała. Kiedy środowisko gruntowe wykazuje agresję chemiczną, musimy zmodyfikować skład cementu, zwiększyć szczelność struktury i niekiedy wprowadzić dodatki uszczelniające. Dobrze dobrany beton klasy XA1 w środowisku lekkiego zakwaszenia staje się barierą nie do przebicia, o ile parametry technologiczne są przestrzegane podczas wylewania mieszanki na placu budowy.

Jakie parametry określają poziom agresji środowiska XA1–XA3?

Ocena stopnia agresji chemicznej opiera się na twardych danych laboratoryjnych, które analizują skład chemiczny próbek wody pobranych z miejsca przyszłego posadowienia obiektu. Wyniki badań muszą być interpretowane zgodnie z normami określającymi stężenia wybranych związków. Wartości te determinują, czy nasza konstrukcja będzie bezpieczna, czy stanie się podatna na postępującą degradację materiałową.

• Stężenie jonów siarczanowych (SO4 2-), które w wodzie gruntowej może wynosić od 200 do 3000 mg/l, co jest głównym wyznacznikiem podziału na klasy XA1, XA2 i XA3.
• Wartość pH wód gruntowych, gdzie poziom poniżej 5,5 stanowi poważne ostrzeżenie przed kwasową korozją betonu.
• Zawartość jonów magnezu (Mg 2+) oraz amonowych (NH4+), które w połączeniu z innymi związkami drastycznie przyspieszają rozpuszczanie spoiwa cementowego.
• Stopień agresywności wody pochodzącej z procesów przemysłowych lub rolniczych, wymagający indywidualnej oceny laboratoryjnej niezależnej od typowych klas normowych.

W mojej pracy widzę, że największym błędem jest poleganie na archiwalnych danych z sąsiednich działek bez wykonania aktualnej analizy chemicznej. Woda gruntowa jest dynamicznym systemem, który zmienia swoje właściwości w zależności od opadów, pory roku czy działań ludzkich w okolicy. Tylko aktualne badanie próbki pobranej z poziomu, na którym faktycznie znajdzie się fundament, daje podstawę do wyboru klasy XA2 lub XA3.

Czym charakteryzuje się korozja wywołana siarczanami?

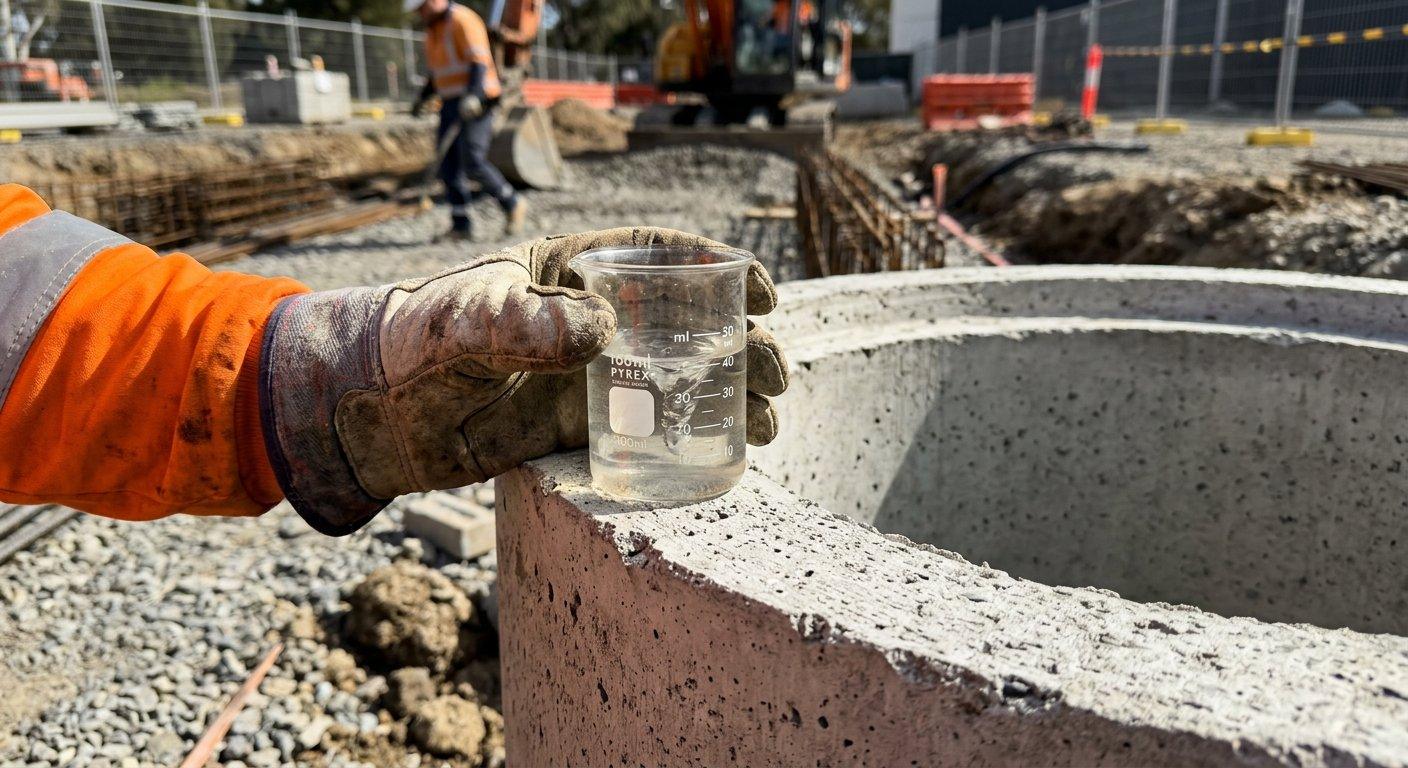

Specjalista pobiera próbkę wody z otoczenia betonowego elementu konstrukcyjnego w celu zbadania poziomu agresywności chemicznej środowiska.

Korozja siarczanowa polega na reakcji jonów siarczanowych z uwodnionymi glinianami wapnia znajdującymi się w zaczynie cementowym. Skutkiem tego procesu jest powstanie wspomnianego wcześniej etryngitu wtórnego, który krystalizuje się w porach betonu, wywierając olbrzymie ciśnienie wewnętrzne. To ciśnienie rozsadza beton od środka, co objawia się powierzchniowym łuszczeniem, a następnie pękaniem strukturalnym całego elementu.

Mechanizmy degradacji chemicznej betonu

Siarczany nie działają w izolacji, często współwystępują z innymi związkami, co tworzy synergię niszczącą konstrukcję znacznie szybciej niż wskazywałaby na to pojedyncza substancja. Magnez dodatkowo osłabia matrycę, powodując powstawanie łatwo rozpuszczalnego gipsu, który wypłukuje spoiwo. W rezultacie beton traci swoją spoistość, stając się porowatą strukturą o drastycznie obniżonej wytrzymałości na ściskanie.

Większość osób postrzega beton jako materiał trwały, ale pod wpływem agresji chemicznej, nawet najlepszy beton typu C30/37 może zamienić się w luźny materiał kruszywowy w ciągu kilku lat. Z tego powodu w projektach konstrukcyjnych przewidujemy specjalne cementy z niską zawartością glinianu trójwapniowego. Cement odporny na siarczany to jedyna skuteczna droga ochrony w środowiskach klasy XA3, gdzie stężenie siarczanów przekracza 1500 mg/l.

Zauważyłem, że projektanci zbyt często zapominają o wpływie dwutlenku węgla rozpuszczonego w wodzie. Agresja kwasowa, będąca wynikiem obecności wolnego CO2, prowadzi do karbonatyzacji, która obniża pH betonu poniżej poziomu zapewniającego pasywację stali zbrojeniowej. Gdy stal traci ochronę chemiczną, korozja zbrojenia następuje w błyskawicznym tempie, niezależnie od tego, jak szczelny był sam beton w momencie wbudowania.

Jak poprawnie dobrać recepturę betonu do klasy ekspozycji?

Wybór odpowiedniej mieszanki betonowej w warunkach zagrożenia chemicznego musi opierać się na maksymalizacji szczelności i użyciu surowców odpornych na atak agresywnych jonów. Zmniejszenie współczynnika wodno-cementowego (w/c) do wartości poniżej 0,45 jest absolutnie konieczne w klasie XA3, aby zminimalizować porowatość otwartą betonu. Woda, która nie wniknie do struktury, nie może zainicjować żadnej szkodliwej reakcji chemicznej.

Kluczowe znaczenie dla trwałości ma również dobór odpowiedniego cementu, który nie tylko posiada wymagane klasy wytrzymałości, ale charakteryzuje się niską zawartością składników reaktywnych. W klasach XA2 i XA3 stosujemy cementy z dodatkiem popiołów lotnych lub żużla wielkopiecowego, które uszczelniają matrycę poprzez reakcje pucolanowe. Proces ten trwa dłużej niż przy zwykłym cemencie portlandzkim, ale finalnie daje beton o znacznie wyższej odporności na działanie agresywnych cieczy.

Skuteczna ochrona przed korozją chemiczną polega na stworzeniu bariery fizycznej, która uniemożliwia dyfuzję szkodliwych jonów do wnętrza konstrukcji, a nie na próbie neutralizacji tych jonów wewnątrz betonu.

Dla inwestora oznacza to konieczność dopłaty za specjalistyczną mieszankę, jednak jest to ułamek kosztów w porównaniu do remontu fundamentów. Z mojego doświadczenia wynika, że oszczędzanie na klasie betonu w środowisku siarczanowym jest najkrótszą drogą do utraty płynności finansowej inwestycji. Warto dodać, że pielęgnacja betonu w takich warunkach jest tak samo ważna jak sam proces projektowania składu mieszanki.

Jakie są skuteczne metody ochrony zbrojenia w środowisku agresywnym?

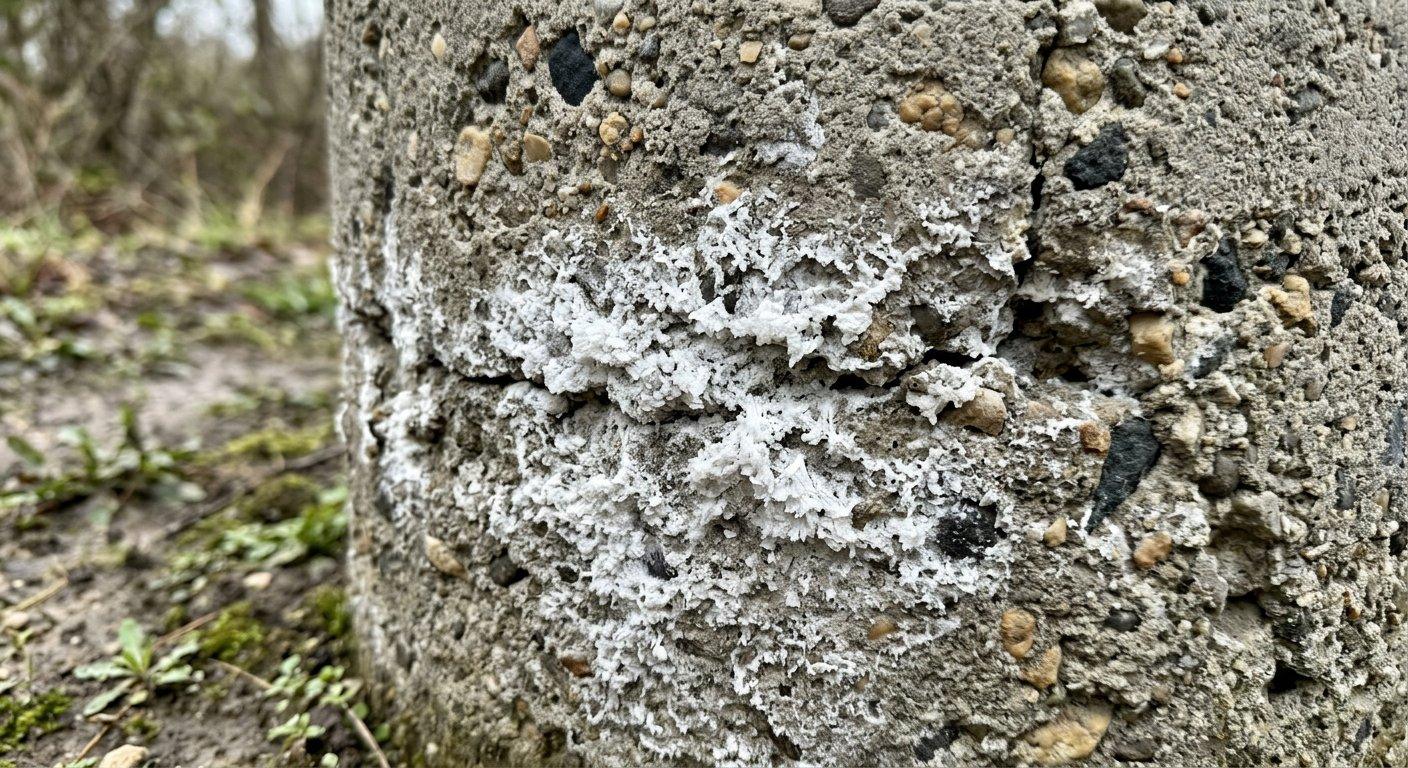

Widoczne wykwity solne na powierzchni betonowego słupa świadczą o zachodzącym procesie agresji chemicznej w środowisku o wysokim stopniu zasolenia.

Ochrona stali zbrojeniowej w betonach klasy XA zaczyna się od grubości otuliny betonowej, która musi być wyższa niż w warunkach standardowych. Norma PN-EN 1992-1-1 precyzuje, jak zwiększać otulinę w zależności od klasy ekspozycji i trwałości projektowej. Zwiększenie otuliny o dodatkowe 10–15 mm stanowi fizyczną barierę, która znacząco wydłuża czas potrzebny na migrację agresywnych jonów do zbrojenia.

Praktyczne podejście do zabezpieczania konstrukcji

Dodatkową metodą ochrony jest stosowanie domieszek krystalizujących, które wchodzą w reakcję z wodą w porach betonu i tworzą nierozpuszczalne kryształy. Działają one jak uszczelniacze działające w sposób ciągły przez wiele lat po wylaniu mieszanki. Widzę coraz częściej stosowanie membran bitumicznych jako warstwy zewnętrznej, co w połączeniu z betonem klasy XA2 tworzy doskonały system zabezpieczający przed wodami gruntowymi.

• Stosowanie zbrojenia kompozytowego z włókien szklanych lub bazaltowych w miejscach o najwyższym zagrożeniu korozją, ponieważ materiały te są całkowicie odporne na czynniki chemiczne.
• Zapewnienie właściwego zagęszczenia betonu na etapie układania, gdyż każde gniazdo żwirowe jest potencjalną drogą wniknięcia siarczanów.
• Wykorzystanie betonów o wysokiej klasie szczelności, oznaczanych jako W8 lub W12, co oznacza odporność na przenikanie wody pod ciśnieniem.
• Regularna kontrola stanu technicznego fundamentów w obiektach przemysłowych, gdzie skład chemiczny wód może się zmieniać w trakcie eksploatacji zakładu.

Stal zbrojeniowa wewnątrz betonu klasy XA3 musi być chroniona przez strukturę, która nie dopuszcza do obniżenia pH w obszarze otuliny. Jeżeli pH spadnie do poziomu około 9, naturalna pasywacja stali przestaje działać, a rdza zaczyna rozsadzać beton od wewnątrz. W takiej sytuacji naprawy są trudne i bardzo kosztowne, dlatego kategorycznie odradzam jakiekolwiek kompromisy w doborze klasy betonu na etapie projektowania fundamentów w agresywnym gruncie.

Podsumowanie

Klasy ekspozycji XA1–XA3 są niezbędnym narzędziem inżynierskim pozwalającym na zabezpieczenie konstrukcji przed niszczącym wpływem środowiska chemicznego. Skuteczność ochrony zależy od rzetelnego badania składu wód gruntowych, doboru cementów odpornych na siarczany (HSR) oraz precyzyjnego wykonawstwa, które minimalizuje porowatość betonu. Zlekceważenie tych parametrów prowadzi do nieodwracalnej degradacji strukturalnej, której koszty napraw wielokrotnie przewyższają wydatki na prawidłowe zabezpieczenie początkowe. Inżynieria trwałości to świadome przewidywanie procesów chemicznych, które zachodzą w skali mikro, by zapewnić bezpieczeństwo konstrukcji w skali makro przez długie dekady.
