Beton jamisty (przepuszczalny) – drenaż i nawierzchnie

W 2021 roku podczas modernizacji parkingu pod jednym z biurowców w Warszawie, inżynierowie stanęli przed problemem wysokiego poziomu wód gruntowych i braku możliwości wpięcia do miejskiej sieci kanalizacji deszczowej. Wybór padł na beton jamisty, który pozwolił na infiltrację wody bezpośrednio do gruntu, eliminując kosztowne systemy przepompowni. Widziałem na własne oczy, jak woda opadowa znikała z powierzchni placu w tempie 450 litrów na minutę na metr kwadratowy, co całkowicie zmieniło sposób zarządzania deszczówką w tym obiekcie.

Najważniejsze wnioski:

• Beton jamisty cechuje się otwartą strukturą z porowatością rzędu 15% do 25%, co umożliwia swobodny przepływ wody.
• Główną zaletą jest redukcja spływu powierzchniowego, co znacząco obniża ryzyko lokalnych podtopień podczas intensywnych opadów.
• Materiał ten wymaga specyficznej mieszanki betonowej o niskiej zawartości piasku, aby zachować ciągłość porów w matrycy.
• Wytrzymałość na ściskanie betonu przepuszczalnego mieści się zazwyczaj w przedziale od 10 do 25 MPa, co kwalifikuje go do ruchu lekkiego i średniego.
• Utrzymanie nawierzchni wymaga regularnego czyszczenia za pomocą odkurzaczy przemysłowych z funkcją ssania pod ciśnieniem, aby uniknąć zatykania porów.
• Beton jamisty sprzyja retencji wody i chłodzeniu otoczenia poprzez parowanie, co czyni go sprzymierzeńcem w walce z miejskimi wyspami ciepła.

Jakie są mechanizmy fizyczne betonów przepuszczalnych?

Beton jamisty, nazywany często betonem przepuszczalnym, swoją skuteczność zawdzięcza wyeliminowaniu drobnych frakcji kruszywa, takich jak piasek, z procesu mieszania składników. Bez wypełnienia przestrzeni między ziarnami grubego kruszywa, w strukturze powstaje trwała, połączona sieć wolnych przestrzeni, przez które woda swobodnie przenika w głąb podbudowy. Z technicznego punktu widzenia jest to system monolityczny o wysokiej przepuszczalności, który pełni funkcję filtra mechanicznego dla zanieczyszczeń zawartych w deszczówce.

W warunkach terenowych beton ten zachowuje się niczym gąbka, która wchłania wodę i oddaje ją do gruntu rodzimego lub warstwy drenażowej. Widzę w praktyce, że to rozwiązanie jest skuteczne nawet w okresach gwałtownych burz, gdzie tradycyjne nawierzchnie asfaltowe tworzą kałuże o głębokości kilku centymetrów. Cała konstrukcja opiera się na precyzyjnym doborze frakcji kruszywa, gdzie zazwyczaj stosuje się kamień o uziarnieniu od 4 do 8 milimetrów lub 8 do 16 milimetrów, łączony cementem klasy minimum CEM I 42,5 R.

Beton jamisty nie jest zwykłym betonem, z którego wyjęto piasek. To precyzyjnie zaprojektowany system, w którym każdy milimetr przestrzeni między kruszywem jest gwarancją drożności drenażu przez dekady. Proces wiązania betonu przepuszczalnego jest krótszy niż w przypadku betonu szczelnego, co wymusza odpowiednią pielęgnację. Świeżo wylana nawierzchnia musi być zabezpieczona folią, aby uniknąć zbyt szybkiego odparowania wody z zaczynu cementowego, co mogłoby doprowadzić do osłabienia wiązań między ziarnami kruszywa. W mojej ocenie, brak należytej pielęgnacji jest główną przyczyną późniejszej degradacji powierzchni, przejawiającej się wykruszaniem wierzchniej warstwy pod wpływem ruchu kołowego.

Czy beton jamisty sprawdzi się w każdych warunkach pogodowych?

Beton przepuszczalny wykazuje wysoką odporność na zmiany temperatury, o ile projekt konstrukcji podbudowy uwzględnia miejscowe warunki hydrologiczne. Podbudowa musi składać się z warstw kruszywa o zróżnicowanej frakcji, które pełnią rolę zbiornika retencyjnego, przyjmującego nadmiar wody podczas ulewnych opadów. W przypadku zamarzania wody w porach betonu, kluczowe jest zapewnienie odpowiedniej przestrzeni dylatacyjnej oraz poprawnej zdolności drenażowej podłoża gruntowego.

• Wskaźnik przepuszczalności betonu jamistego wynosi typowo od 0,1 do 0,3 cm/s, co wielokrotnie przewyższa opady deszczu nawalnego.
• Odporność na cykle zamrażania i odmrażania jest zwiększana poprzez dodatek odpowiedniej chemii budowlanej w procesie mieszania masy.
• Nawierzchnia przepuszczalna ogranicza zjawisko aquaplaningu, ponieważ woda nie zalega na jej powierzchni, co znacząco podnosi bezpieczeństwo użytkowników.
• Zdolność do retencji wody pozwala na częściowe odciążenie kanalizacji miejskiej, co w wielu gminach skutkuje niższymi opłatami za odprowadzanie wód opadowych.

Warto zauważyć, że beton jamisty jest idealnym rozwiązaniem w miejscach, gdzie wymogi prawne narzucają określony procent powierzchni biologicznie czynnej. Nawierzchnia ta, ze względu na swoją strukturę, jest często traktowana przez organy nadzoru jako element retencyjny, co ułatwia uzyskanie pozwoleń na budowę. Obserwuję jednak, że wykonawcy często bagatelizują kwestię jakości podbudowy, co skutkuje osiadaniem nawierzchni po pierwszej zimie.

Poniżej przedstawiam orientacyjne parametry techniczne w zestawieniu z tradycyjnym betonem nawierzchniowym.

Dlaczego pielęgnacja nawierzchni jest tak ważna dla żywotności?

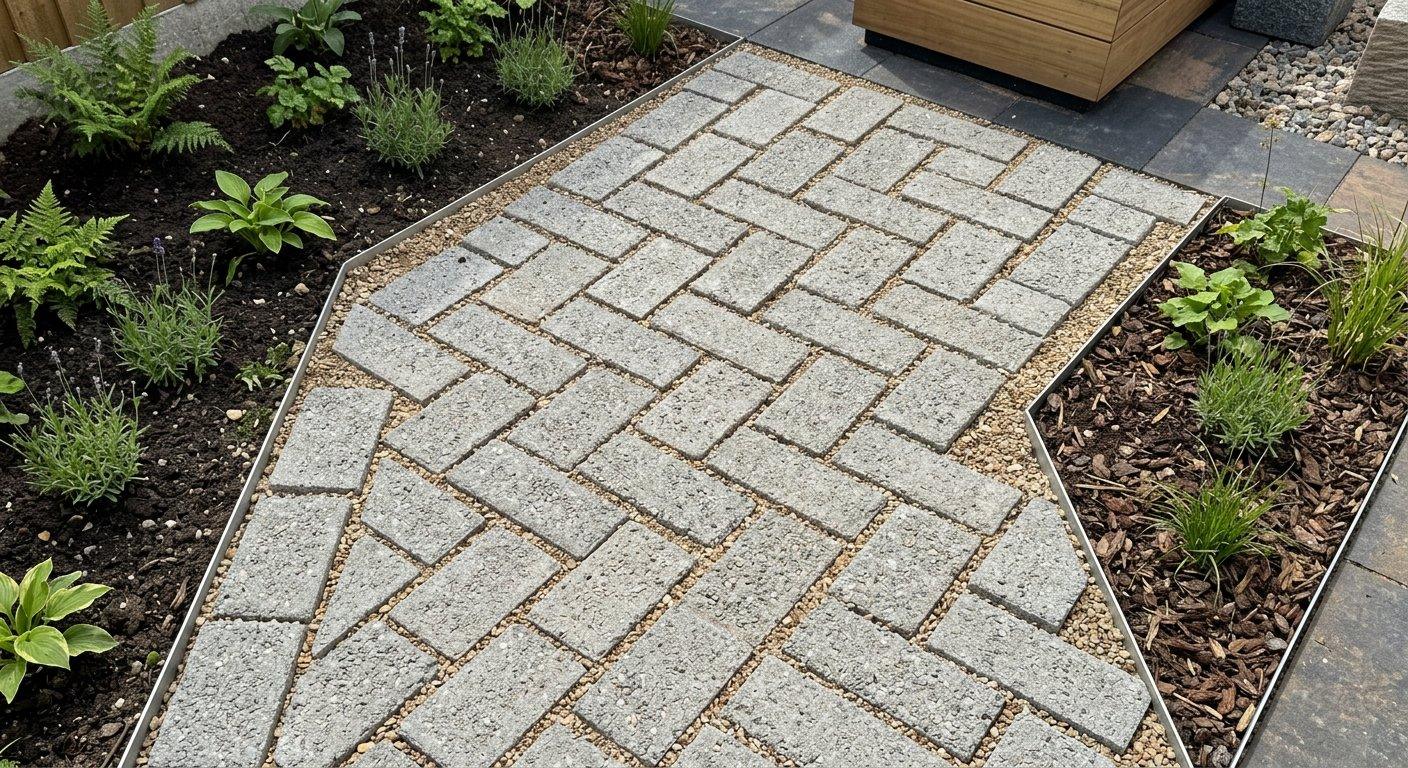

Fragment nowoczesnego podjazdu wykonany z betonu przepuszczalnego pozwala na swobodne odprowadzanie wody opadowej do gruntu.

Beton jamisty zachowuje swoje właściwości drenażowe tylko wtedy, gdy pory pozostają drożne i wolne od zanieczyszczeń mechanicznych. W mojej praktyce widziałem realizacje, które po pięciu latach stały się szczelne, ponieważ do wnętrza porów dostał się piasek, kurz oraz drobne cząstki pyłu z opon. Jeśli woda nie znajduje ujścia w głąb konstrukcji, zaczyna zalegać w porach, co podczas zimy prowadzi do rozsadzania betonu wskutek wzrostu objętości lodu.

Techniki czyszczenia porów

Regularne czyszczenie za pomocą systemów ssąco-płuczących przywraca nawierzchni pierwotną zdolność filtracyjną. Profesjonalne urządzenia, które łączą natrysk wody pod średnim ciśnieniem z silnym odsysaniem, usuwają zanieczyszczenia z głębokości do 3-5 centymetrów. Stosowanie myjek wysokociśnieniowych w sposób chaotyczny jest niewskazane, ponieważ może prowadzić do wtłoczenia brudu głębiej w strukturę zamiast jego usunięcia.

Regularna konserwacja raz w roku to nie wydatek, lecz konieczność, która wydłuża życie nawierzchni o co najmniej dziesięć lat.

Obserwuję, że właściciele parkingów wykonanych z betonu jamistego często zapominają o tym aspekcie, traktując go jak zwykłą kostkę brukową. Tymczasem beton przepuszczalny to żywy mechanizm filtracyjny, który wymaga uwagi w takim samym stopniu jak systemy klimatyzacji czy instalacje elektryczne. Z mojego doświadczenia wynika, że obiekty, w których wdrożono harmonogram czyszczenia, nie wykazują objawów degradacji nawet po dekadzie eksploatacji w trudnych warunkach miejskich.

Jak poprawnie zaprojektować podbudowę dla betonu przepuszczalnego?

Właściwa podbudowa stanowi o stabilności całego systemu, gdyż to ona odpowiada za przyjęcie i magazynowanie wody w okresie ulewnych opadów. Należy zastosować kruszywo łamane o wysokim wskaźniku pustek, zazwyczaj frakcji 31,5-63 mm, które tworzy stabilną warstwę nośną i jednocześnie zbiornik buforowy. W moich projektach zawsze kładę duży nacisk na geowłókninę separacyjną, która chroni warstwę drenażową przed wymieszaniem z gruntem rodzimym, co jest najczęstszym błędem podczas realizacji.

Rola warstwy retencyjnej

Warstwa retencyjna musi posiadać odpowiednią miąższość, wyliczoną na podstawie sumy opadów projektowych dla danego regionu. Jeśli przyjmiemy średni opad rzędu 50 litrów na metr kwadratowy w ciągu godziny, musimy zapewnić w podbudowie objętość wolnych przestrzeni pozwalającą na bezpieczne przejęcie tej wody. Zbyt płytka podbudowa doprowadzi do nasycenia materiału wodą, co w efekcie spowoduje utratę nośności gruntu i osiadanie nawierzchni w najbardziej obciążonych punktach.

• Warstwa podbudowy powinna być zagęszczana warstwami o grubości nieprzekraczającej 20 centymetrów.
• Zastosowanie wysokiej jakości geowłókniny o odpowiedniej gramaturze zapobiega zamulaniu warstw drenażowych przez cząstki gruntowe.
• Odległość od lustra wód gruntowych powinna wynosić minimum 0,5 metra dla zapewnienia efektywnej infiltracji wody.
• Krawężniki należy osadzać na przepuszczalnych fundamentach, aby uniknąć tworzenia tam zastoisk wody w obrębie nawierzchni.

W praktyce zauważyłem, że projektanci często kopiują standardowe przekroje drogowe, zapominając, że beton jamisty to system zintegrowany. Woda, która przeniknie przez płytę betonową, musi mieć gdzie „uciec” – jeśli podbudowa jest niedrożna lub zbyt cienka, cały system traci sens i funkcjonalność. Zawsze zalecam przeprowadzenie testów infiltracji gruntu przed przystąpieniem do finalnego projektu, aby określić rzeczywiste tempo wsiąkania wody w miejscu inwestycji.

Jakie błędy najczęściej pojawiają się przy wylewaniu nawierzchni?

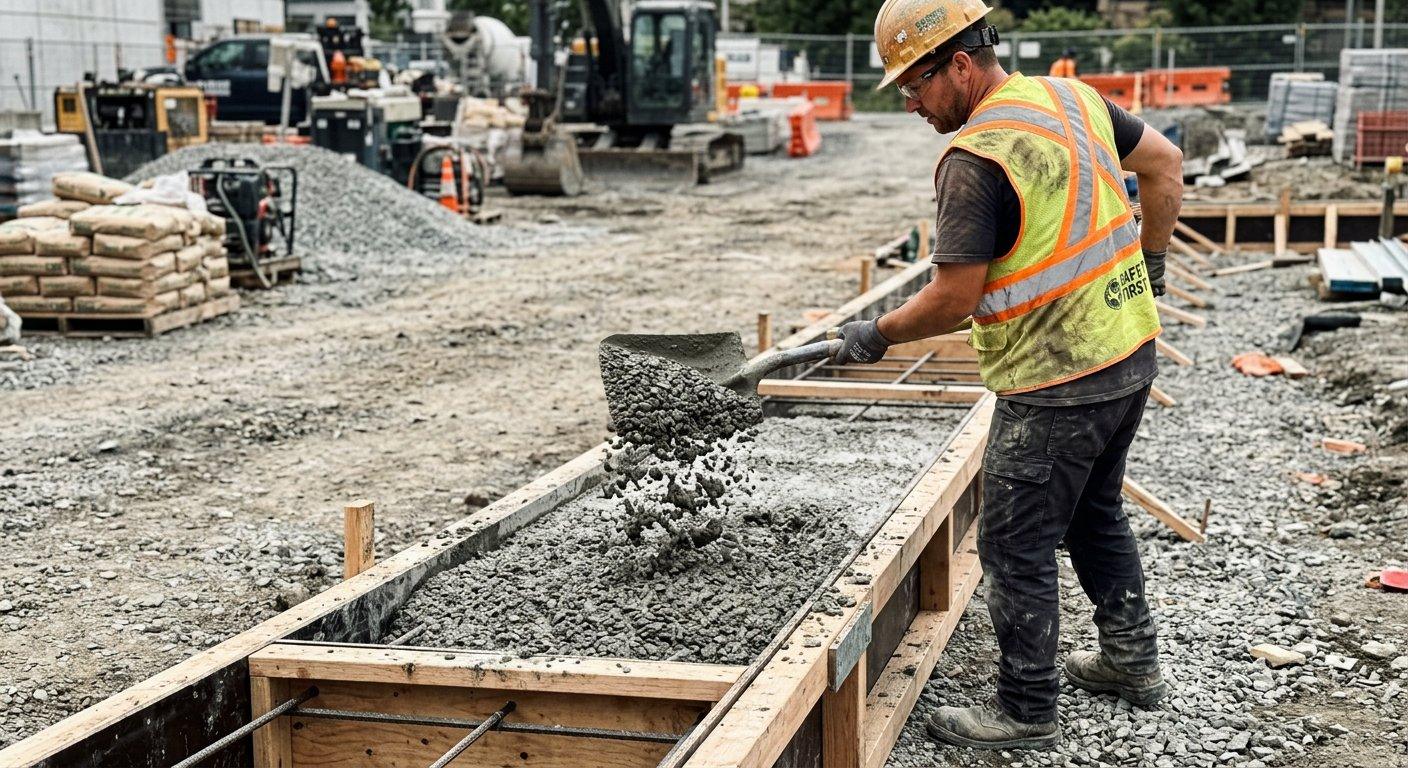

Pracownik budowlany wygładza świeżo wylaną warstwę betonu drenującego, który umożliwi efektywne odprowadzanie wilgoci z powierzchni ścieżki.

Najczęstszym błędem wykonawczym jest nadmierne wygładzanie powierzchni, które zamyka pory betonu i tworzy nieprzepuszczalną skorupę cementową. Beton jamisty wymaga użycia specjalistycznych listew wibracyjnych oraz walców o niskim nacisku, które jedynie wyrównują poziom, nie naruszając wewnętrznej struktury porowatej. Zauważyłem, że ekipy przyzwyczajone do tradycyjnych metod zacierania betonu zacieraczkami mechanicznymi często nie potrafią przystosować się do pracy z betonem jamistym, co skutkuje trwałym zniszczeniem właściwości drenażowych na etapie montażu.

• Zbyt wysoka zawartość wody w mieszance prowadzi do tzw. Sedymentacji zaczynu cementowego na dnie warstwy, co zatyka pory u dołu płyty.
• Nierównomierne rozłożenie masy powoduje różnice w wytrzymałości mechanicznej poszczególnych sekcji parkingu.
• Niewłaściwe dylatacje sprawiają, że beton pęka w sposób niekontrolowany, co w przypadku nawierzchni porowatej jest trudne do estetycznej naprawy.
• Ignorowanie temperatur zewnętrznych podczas układania, szczególnie w upalne dni, skutkuje zbyt szybkim odparowaniem wody i kruchym betonem.

Kolejnym aspektem jest jakość użytego cementu i kruszywa – jakiekolwiek zanieczyszczenie pyłami w kruszywie drastycznie obniża przepuszczalność mieszanki. W mojej karierze zdarzyło się, że partia kruszywa o nieodpowiedniej klasie czystości spowodowała, że cały odcinek ścieżki rowerowej musiał zostać skuty i wywieziony, ponieważ woda zamiast wsiąkać, spływała na pobliski trawnik. Z tego powodu zawsze rygorystycznie sprawdzam dokumentację jakościową dostarczanego materiału bezpośrednio przed wylaniem masy.

Podsumowanie

Beton jamisty to technologia, która w sposób radykalny zmienia podejście do gospodarki wodnej na terenach zurbanizowanych, przenosząc ciężar zarządzania deszczówką z kanalizacji bezpośrednio w miejsce opadu. Jego sukces zależy od trzech filarów: poprawnego projektu z uwzględnieniem geologii, precyzyjnego wykonawstwa bez nadmiernego zagęszczania powierzchni oraz systematycznej konserwacji, która utrzymuje drożność porów. Choć inwestycja ta wydaje się bardziej wymagająca na etapie budowy, jej długofalowe korzyści w postaci niższych opłat za deszczówkę i mniejszego ryzyka podtopień są w mojej opinii w pełni uzasadnione.
