Kiedy odbieram gotowy beton na placu budowy, rzadko kiedy sprawdzam jedynie klasę wytrzymałości na ściskanie. To błąd, który kosztuje inwestorów setki tysięcy złotych w cyklu życia obiektu. Klasy ekspozycji XC, zdefiniowane w normie PN-EN 206+A2:2021-08, określają środowisko, w jakim dany element konstrukcyjny będzie pracował przez dziesięciolecia. Zrozumienie, dlaczego beton w piwnicy wymaga innej receptury niż ten na słupach zewnętrznych, stanowi fundament trwałości konstrukcji żelbetowej.
Najważniejsze wnioski:
- Klasy XC1–XC4 odnoszą się bezpośrednio do korozji zbrojenia wywołanej karbonatyzacją betonu.
- Wzrost wilgotności środowiska drastycznie zmienia wymagania dotyczące wodoszczelności i otuliny.
- Zastosowanie niewłaściwej klasy ekspozycji skraca żywotność zbrojenia o ponad 60% w ciągu pierwszych 20 lat.
- Wybór betonu o wyższej klasie XC, niż przewiduje projekt, jest zazwyczaj najbardziej ekonomicznym ubezpieczeniem konstrukcji.
- Karbonatyzacja to proces chemiczny, w którym dwutlenek węgla reaguje z wodorotlenkiem wapnia, obniżając pH betonu i niszcząc warstwę pasywną stali.
- Minimalna otulina zbrojenia jest bezpośrednio skorelowana z klasą ekspozycji i musi być rygorystycznie kontrolowana na budowie.
Dlaczego klasy ekspozycji XC1–XC4 są ważne dla trwałości konstrukcji?
Zjawisko karbonatyzacji to cichy zabójca żelbetu, który zachodzi niepostrzeżenie przez lata, aż do momentu, w którym stal zaczyna rdzewieć i rozsadzać beton. Kiedy beton traci swoją zasadowość, stal traci ochronę chemiczną, co prowadzi do jej degradacji strukturalnej. Bezpośrednim celem klas XC jest zmuszenie wykonawcy do doboru składu mieszanki betonowej, która zminimalizuje szybkość przemieszczania się frontu karbonatyzacji w głąb elementu.
W mojej praktyce inżynierskiej wielokrotnie widziałem stropy, które po 15 latach wymagały kosztownych napraw tylko dlatego, że projektant zbyt optymistycznie ocenił warunki środowiskowe. Klasy XC1–XC4 definiują konkretne wymagania dla składu mieszanki, takie jak wskaźnik wodno-cementowy (w/c) oraz minimalną ilość cementu. Nie można traktować tych wytycznych jako opcjonalnych sugestii, ponieważ każdy punkt procentowy błędu w składzie skraca przewidywany okres eksploatacji o lata.
Inżynieria materiałowa nie wybacza skrótów myślowych. Beton to żywa struktura porowata, w której każda mikroszczelina staje się autostradą dla agresywnych czynników zewnętrznych.
Co dokładnie oznaczają poszczególne klasy w środowisku XC?
Klasa XC1 oznacza warunki suche lub stale mokre, gdzie ryzyko karbonatyzacji jest minimalne ze względu na brak zmienności wilgotności. W takim środowisku beton pozostaje stabilny, co pozwala na stosowanie mniej wymagających receptur, pod warunkiem zachowania odpowiedniej szczelności struktury. Z kolei XC2 odnosi się do środowisk mokrych, ale rzadko wysychających, co spotykamy głównie w fundamentach, które są stale zanurzone w gruncie o wysokim poziomie wód gruntowych.
Klasa XC3 to środowisko o umiarkowanej wilgotności, takie jak zewnętrzne ściany budynków narażone na deszcz, gdzie cykle wysychania i nasiąkania przyspieszają wnikanie dwutlenku węgla. Ostatnia z tej grupy, klasa XC4, to warunki zmiennej wilgotności, gdzie naprzemienne zwilżanie i wysychanie tworzy najbardziej agresywne środowisko dla zbrojenia z grupy XC. W tym przypadku rygorystyczne podejście do gęstości betonu staje się koniecznością, a nie wyborem estetycznym.
- XC1: Wnętrza budynków z niską wilgotnością (np. Pomieszczenia biurowe).
- XC2: Powierzchnie betonowe poddane długotrwałemu kontaktowi z wodą (np. Fundamenty).
- XC3: Elementy zewnętrzne narażone na opady (np. Słupy, belki na zewnątrz budynku).
- XC4: Elementy cyklicznie mokre i suche (np. Nawierzchnie, konstrukcje nadbrzeżne).
Jakie parametry techniczne betonu definiują odporność na karbonatyzację?

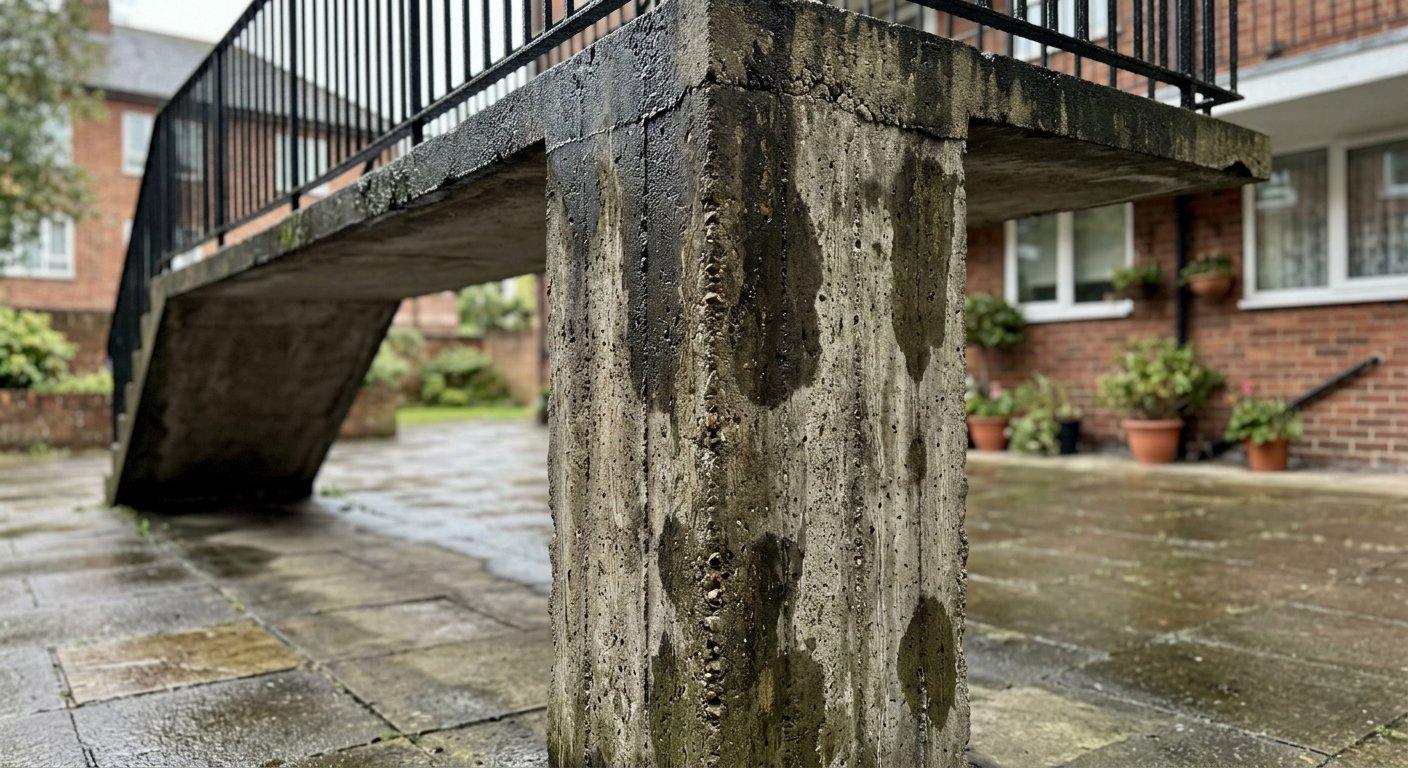

Betonowy słup konstrukcyjny na zewnątrz budynku wykazujący ślady wilgoci po opadach deszczu.
Głównym parametrem technicznym, który decyduje o klasie ekspozycji, jest maksymalny wskaźnik wodno-cementowy (w/c), który determinuje porowatość kapilarną matrycy cementowej. Im niższy wskaźnik w/c, tym mniej kanałów dla dwutlenku węgla, co bezpośrednio przekłada się na wyższą odporność na karbonatyzację. Dla klas XC3 i XC4 projektant musi często wymusić stosowanie domieszek uszczelniających, które zmieniają strukturę porów wewnątrz twardniejącego betonu.
Poniższa tabela przedstawia orientacyjne wartości graniczne, które musisz uwzględnić przy zamawianiu betonu na inwestycję.
| Klasa ekspozycji | Maksymalny wskaźnik w/c | Minimalna klasa wytrzymałości | Minimalna zawartość cementu [kg/m3] |
|---|---|---|---|
| XC1 | 0,65 | C20/25 | 260 |
| XC2 | 0,60 | C25/30 | 280 |
| XC3 | 0,55 | C30/37 | 280 |
| XC4 | 0,50 | C35/45 | 300 |
Zauważ, że przejście z klasy XC1 do XC4 to skok o dwie klasy wytrzymałości i zauważalna zmiana w zawartości cementu, co oczywiście wpływa na koszt zakupu mieszanki. Nigdy nie oszczędzaj na klasie ekspozycji, ponieważ koszt wykonania prawidłowej hydroizolacji wtórnej po wystąpieniu korozji zbrojenia jest co najmniej pięciokrotnie wyższy niż różnica w cenie betonu o lepszych parametrach.
Wpływ pielęgnacji betonu na szczelność strukturalną
Pielęgnacja betonu po wylaniu bezpośrednio wpływa na jego ostateczną szczelność, niezależnie od tego, jak dobrą mieszankę zamówiłeś w wytwórni. Zbyt szybkie odparowanie wody z wierzchniej warstwy powoduje mikropęknięcia skurczowe, które w klasach ekspozycji XC3 i XC4 stają się otwartymi drogami dla korozyjnych mediów. Zalecam stosowanie preparatów pielęgnacyjnych tworzących błony ochronne, szczególnie w słoneczne dni, kiedy temp powyżej 20 stopni Celsjusza gwałtownie przyspiesza odparowanie wody zarobowej.
Rola otuliny betonowej w systemie ochrony zbrojenia
Otulina zbrojenia to pierwsza linia obrony przed środowiskiem, a jej grubość jest ściśle związana z klasą ekspozycji XC, w jakiej znajduje się element. Jeśli projekt zakłada klasę XC4, a wykonawca na budowie zastosuje dystanse zapewniające tylko 2 cm otuliny zamiast wymaganych 4 cm, to cały zamysł projektowy przestaje istnieć. Kontroluj dystansowanie zbrojenia przed zalaniem betonem, gdyż żaden beton, nawet o najwyższej klasie, nie ochroni stali, jeśli front karbonatyzacji dotrze do niej w ciągu pierwszych trzech lat użytkowania obiektu.
Prawidłowa otulina nie jest tylko kwestią przepisów budowlanych, to najtańszy sposób na zapewnienie, że stal nie stanie się głównym źródłem awarii budowlanej w Twoim budynku.
Jakie błędy najczęściej popełniamy na budowie w kontekście klas XC?
Najczęstszym błędem jest zamawianie betonu zgodnie z tzw. Przyzwyczajeniem, bez weryfikacji warunków środowiskowych dla konkretnego elementu. Jeśli zamawiasz beton C25/30 na słupy zewnętrzne, upewnij się, że w dokumentacji projektowej widnieje odpowiednia klasa ekspozycji XC3 lub XC4, a nie tylko wytrzymałość mechaniczna. Dostawca betonu nie zawsze sprawdzi Twoje przeznaczenie konstrukcji, więc odpowiedzialność za końcowy produkt spoczywa na kierowniku budowy, który akceptuje dostawę.
Kolejnym istotnym problemem jest niewłaściwe zagęszczanie mieszanki betonowej, co prowadzi do powstawania tzw. Raków, czyli miejsc o bardzo niskiej gęstości, które w klasie ekspozycji XC4 będą chłonąć wodę niczym gąbka. Pamiętaj, że każdy centymetr sześcienny betonu musi zostać wibrowany zgodnie ze sztuką, aby wyeliminować pory powietrzne, które osłabiają barierę ochronną przed agresywnym dwutlenkiem węgla.
Wpływ dyfuzji dwutlenku węgla na trwałość
Proces karbonatyzacji nie jest natychmiastowy, lecz rozłożony w czasie, co sprawia, że często ignorujemy jego wpływ na konstrukcję, dopóki nie zobaczymy pierwszych wykwitów rdzy na powierzchni. Tempo tego procesu jest nieliniowe i przyspiesza wraz ze wzrostem porowatości betonu oraz spadkiem pH wewnątrz jego struktury. Wykorzystanie betonu o wysokiej szczelności, uzyskiwanej poprzez stosowanie cementów z dodatkami mineralnymi, skutecznie spowalnia ten proces o dziesiątki lat.
Znaczenie dokumentacji dla późniejszej eksploatacji
Dokumentacja techniczna z budowy, zawierająca atesty betonu i wyniki badań wytrzymałościowych, jest niezbędna przy przeglądach technicznych budynku. Jeśli w trakcie eksploatacji pojawią się pęknięcia, posiadając dokładne informacje o użytej klasie ekspozycji, możesz precyzyjnie dobrać metody naprawcze. Nigdy nie traktuj dziennika budowy jako formalności, bo to właśnie te wpisy uratują Cię przed odpowiedzialnością w przypadku wystąpienia nieprzewidzianych uszkodzeń konstrukcyjnych.
Czy można podnieść klasę ekspozycji już po wykonaniu konstrukcji?
Budowlaniec sprawdza stan techniczny betonowego elementu narażonego na cykliczne zmiany wilgotności w zadaszonej przestrzeni zewnętrznej.
Podniesienie klasy ekspozycji istniejącej konstrukcji jest możliwe, ale wiąże się z wysokimi kosztami i ingerencją w strukturę powierzchniową elementu. Możesz zastosować preparaty hydrofobizujące, które ograniczają wnikanie wilgoci, zmieniając parametry powierzchniowe, choć nie naprawią one błędów wewnątrz pierwotnej mieszanki. Skuteczniejszym rozwiązaniem jest profilaktyka na etapie wylewania betonu, która eliminuje konieczność stosowania jakichkolwiek środków ochronnych w przyszłości.
Wykonanie dodatkowej warstwy ochronnej z betonu polimerowego lub tynku wysokiej jakości może również znacząco poprawić odporność na karbonatyzację. Każde takie działanie musi być jednak skonsultowane z inżynierem, aby sprawdzić czy dodatkowe obciążenie nie wpłynie negatywnie na nośność konstrukcji. W mojej opinii, lepiej raz zainwestować w beton wyższej klasy przy wylewaniu fundamentów, niż przez 50 lat martwić się o konieczność przeprowadzania renowacji betonowych powierzchni.
- Stosuj impregnację hydrofobową dla betonu o otwartej strukturze.
- Wykonuj regularne badania głębokości karbonatyzacji za pomocą testu fenoloftaleinowego.
- Zadbaj o drożność systemów odwodnienia wokół elementów klasy XC4.
- Monitoruj wszelkie pęknięcia przekraczające 0,3 mm szerokości, gdyż stanowią one zagrożenie.
Podsumowanie
Klasy ekspozycji XC1–XC4 stanowią precyzyjny system zarządzania trwałością żelbetu, który bezpośrednio determinuje tempo degradacji chemicznej konstrukcji. Każdy element budynku – od piwnicy po elewację – wymaga indywidualnego doboru parametrów betonu, w tym szczególnie wskaźnika w/c oraz otuliny zbrojenia. Zignorowanie tych wytycznych prowadzi do nieodwracalnej korozji stali i drastycznego skrócenia żywotności obiektu. Pamiętaj, że inwestycja w beton o wyższej odporności to najbardziej opłacalny sposób na uniknięcie kosztownych napraw w przyszłości. Kontrola procesu betonowania oraz rygorystyczne przestrzeganie klasy ekspozycji zapisanej w projekcie to jedyne metody zapewniające bezpieczeństwo konstrukcji przez dziesięciolecia.
Źródła
- pkn.pl/pl/produkty/wyszukiwarka/normy/p/162026-pn-en-206-a2-2021-08
- archbud.pl/abc-betonu-klasy-ekspozycji-i-srodowisko-pracy-konstrukcji
- budownictwo.org.pl/poradniki/trwalosc-konstrukcji-zelbetowych-w-srodowisku-agresywnym
- cementownia.pl/technologia-betonu/wplyw-karbonatyzacji-na-zbrojenie
Najczęściej zadawane pytania (FAQ)
Co oznacza klasa ekspozycji XC1 w budownictwie?
Klasa XC1 dotyczy betonu w środowisku o niskiej wilgotności, gdzie zbrojenie jest stale suche. Jest to typowe środowisko dla elementów wewnętrznych budynków, takich jak stropy czy słupy niewystawione na działanie czynników atmosferycznych.
Jakie warunki panują w środowisku oznaczonym jako XC2?
Klasa XC2 definiuje środowisko o wilgotności mokrej, ale rzadko wysychającej, co jest typowe dla elementów stykających się z gruntem. Dotyczy to głównie fundamentów i ścian piwnicznych, gdzie beton jest stale zawilgocony.
Czym różni się klasa XC3 od XC4 w kontekście wilgotności?
Klasa XC3 dotyczy środowisk o umiarkowanej wilgotności, gdzie beton jest wystawiony na działanie powietrza, jak np. ściany zewnętrzne pod tynkiem. XC4 natomiast obejmuje elementy narażone na cykliczne zmiany wilgotności, czyli na przemienne zwilżanie i wysychanie.
Dlaczego klasa XC4 jest uważana za bardziej wymagającą niż XC1?
XC4 oznacza środowisko, w którym beton cyklicznie nasiąka wodą i wysycha, co przyspiesza proces karbonatyzacji i korozję zbrojenia. Wymaga to użycia betonu o wyższej szczelności i odpowiedniej otulinie w porównaniu do stabilnych warunków XC1.
Jakie elementy budowlane najczęściej wymagają klasy XC4?
Klasa XC4 stosowana jest w elementach narażonych na bezpośrednie działanie deszczu i słońca, takich jak balkony, tarasy czy zewnętrzne schody. Te części konstrukcji są najbardziej podatne na degradację przez zmienne warunki pogodowe.
Czy wybór klasy ekspozycji wpływa na cenę betonu?
Tak, wyższa klasa ekspozycji zazwyczaj wiąże się z koniecznością zastosowania betonu o niższym wskaźniku woda-cement oraz wyższej wytrzymałości na ściskanie. To bezpośrednio przekłada się na wyższy koszt zakupu mieszanki betonowej z betoniarni.
Jaką minimalną otulinę zbrojenia stosuje się dla klas XC1–XC4?
Wymagana grubość otuliny zależy od klasy konstrukcji i projektowanej trwałości, a nie tylko od klasy ekspozycji. Zazwyczaj dla środowisk XC1 stosuje się mniejszą otulinę, natomiast w XC4 wymagana jest ona większa, aby skuteczniej chronić stal przed czynnikami korozyjnymi.
Czy projektant zawsze musi określić klasę ekspozycji betonu?
Tak, projektant konstrukcji ma obowiązek określić klasy ekspozycji w dokumentacji technicznej na podstawie warunków pracy elementu. Jest to kluczowe dla zapewnienia bezpieczeństwa konstrukcji i jej trwałości przez cały okres użytkowania.
Czy mogę użyć betonu klasy XC1 do budowy fundamentów?
Nie, fundamenty wymagają co najmniej klasy XC2 ze względu na stały kontakt z wilgocią z gruntu. Użycie betonu o niższej klasie, przeznaczonego do suchych wnętrz, groziłoby szybką korozją zbrojenia i uszkodzeniem fundamentów.
Co to jest karbonatyzacja betonu i dlaczego dotyczy klas XC?
Karbonatyzacja to proces przenikania dwutlenku węgla w głąb betonu, który obniża jego pH i usuwa ochronną warstwę pasywną ze zbrojenia. Klasy ekspozycji XC określają stopień zagrożenia tym procesem w zależności od wilgotności środowiska.
Czy można zastosować wyższą klasę ekspozycji niż wymagana w projekcie?
Tak, zastosowanie „lepszego” betonu o wyższej klasie ekspozycji niż przewiduje projekt jest dopuszczalne i zwiększa trwałość konstrukcji. Należy jednak pamiętać, że podnosi to koszty inwestycji bez zawsze uzasadnionej potrzeby technicznej.
Jak warunki środowiskowe wpływają na wybór klasy XC?
Wybór klasy XC zależy od wilgotności otoczenia, w jakiej znajduje się betonowy element w trakcie eksploatacji. Im częstszy kontakt z wilgocią i wodą, tym wyższa powinna być klasa ekspozycji, aby zapewnić trwałość konstrukcji.
Czy deszczowa pogoda podczas budowy zmienia klasę ekspozycji?
Klasa ekspozycji odnosi się do warunków podczas użytkowania gotowego obiektu, a nie w trakcie budowy. Jednakże, jeśli element konstrukcyjny będzie na stałe wystawiony na deszcz, musi on spełniać wymagania dla klasy XC4.
Jakie są skutki wyboru zbyt niskiej klasy XC dla danego elementu?
Zbyt niska klasa ekspozycji prowadzi do szybszej karbonatyzacji, korozji stali zbrojeniowej i w efekcie do pękania lub odpryskiwania betonu. Może to drastycznie skrócić żywotność konstrukcji i narazić inwestora na kosztowne naprawy.
Czy istnieją inne klasy ekspozycji poza grupą XC?
Tak, grupy XC dotyczą tylko korozji wywołanej karbonatyzacją, ale istnieją też inne grupy, np. XD (chlorki), XS (woda morska), XF (mróz) czy XA (agresywne środowisko chemiczne). Często w projekcie beton musi spełniać równocześnie wymagania kilku klas ekspozycji.
