Jak głęboko wkopać słupki do bramy? Stabilny montaż

Prawidłowe posadowienie słupków ogrodzeniowych stanowi fundament długowieczności każdej konstrukcji wjazdowej. Głębokość osadzenia słupków do bramy musi wykraczać poniżej strefy przemarzania gruntu, aby uniknąć wypychania elementów przez siły mrozu. Standardowo w polskich warunkach klimatycznych wynosi ona od 80 cm do 120 cm, zależnie od regionu kraju oraz rodzaju podłoża. Solidny fundament gwarantuje, że skrzydła bramy nie będą opadać, a automatyka zachowa precyzję pracy przez lata.

Najważniejsze wnioski

• Optymalna głębokość fundamentu dla słupków bramowych w Polsce mieści się w przedziale 80–120 cm.
• Przekroczenie strefy przemarzania gruntu zapobiega uszkodzeniom konstrukcji wywołanym przez wysadziny mrozowe.
• Zbrojenie betonowe fundamentu drutem żebrowanym o średnicy minimum 10 mm znacząco zwiększa wytrzymałość słupka.
• Szerokość otworu powinna być o co najmniej 20 cm większa niż średnica lub przekrój poprzeczny słupka.
• Stosowanie betonu klasy C20/25 zapewnia odpowiednią odporność na ściskanie i warunki atmosferyczne.
• Prawidłowe wykonanie szalunku oraz dylatacja między słupkiem a podłożem wpływają na estetykę i trwałość montażu.

Dlaczego głębokość montażu słupków jest tak istotna?

Głębokość osadzenia słupków determinuje stabilność bramy w obliczu dynamicznych obciążeń mechanicznych. Ruchome skrzydła wywierają ogromne siły wyrywające na punkty podparcia, które bez solidnego zakotwiczenia ulegają deformacji. Prawidłowe posadowienie zapobiega przechylaniu się konstrukcji pod wpływem własnego ciężaru oraz wiatru. Brak odpowiedniej głębokości prowadzi do szybkiego zużycia zawiasów i awarii napędów elektrycznych.

Wysadziny mrozowe stanowią główne zagrożenie dla stabilności fundamentów w okresach zimowych. Woda znajdująca się w gruncie zamarza, zwiększając swoją objętość, co generuje siły wypierające fundament ku górze. Jeśli słupek nie jest zakotwiczony poniżej linii przemarzania, następuje jego nierównomierne przemieszczenie. Proces ten skutkuje trwałym uszkodzeniem geometrii bramy i problemami z jej zamykaniem.

Strefa przemarzania gruntu, definiowana jako maksymalna głębokość, do której woda w glebie zamarza w warunkach zimowych, różni się w zależności od lokalizacji. W Polsce strefy te wahają się od 80 cm w regionach zachodnich do 140 cm w górach oraz na Suwalszczyźnie. Odpowiednie dopasowanie głębokości wykopu do tych wartości jest warunkiem niezbędnym dla trwałości inwestycji. Ignorowanie tych danych skutkuje kosztownymi naprawami w przyszłości.

Jakie czynniki determinują głębokość kopania fundamentów?

Rodzaj gleby wpływa bezpośrednio na wymaganą głębokość oraz technikę betonowania słupków. Grunty spoiste, takie jak gliny i iły, zatrzymują wodę, co zwiększa ryzyko wystąpienia silnych wysadzin mrozowych. W takich warunkach konieczne jest pogłębienie wykopu oraz zastosowanie drenażu fundamentu. Grunty przepuszczalne, jak piaski i żwiry, wymagają mniejszej uwagi pod kątem odprowadzania wody, jednak nadal muszą być fundamentowane poniżej granicy przemarzania.

Ciężar bramy oraz jej konstrukcja wymuszają stosowanie bardziej masywnych fundamentów. Bramy skrzydłowe o szerokim świetle wjazdu generują znacznie większy moment gnący na słupki niż lekkie konstrukcje przesuwne. W przypadku bram ciężkich, kutych lub wypełnionych pełnym panelem, fundament musi być dodatkowo zbrojony. Zastosowanie stali zbrojeniowej klasy A-III zapobiega pękaniu betonu pod wpływem dużych sił rozciągających.

Eksperci podkreślają, że fundament pod słupki bramy to nie tylko dziura wypełniona betonem, ale precyzyjnie obliczony element konstrukcyjny przenoszący obciążenia na grunt. Każdy błąd na etapie wylewania betonu przekłada się na konieczność kosztownej naprawy bramy w ciągu zaledwie kilku sezonów zimowych.

Klimat lokalny oraz ekspozycja na wiatr to kolejne parametry brane pod uwagę przez inżynierów. W miejscach o dużym nasłonecznieniu grunt wysycha szybciej, podczas gdy w cieniu wilgotność utrzymuje się dłużej, co przyspiesza procesy erozyjne betonu. Wiatr oddziałujący na skrzydła bramy tworzy tzw. efekt żagla, znacząco podnosząc obciążenia działające na słupki. Konstrukcje montowane w miejscach odsłoniętych wymagają fundamentów o przekroju poprzecznym większym o około 20% w stosunku do standardowych instalacji.

Ile betonu potrzeba na solidny fundament pod słupki?

Objętość betonu niezbędna do zabetonowania słupka zależy od jego przekroju oraz głębokości wykopu. Dla standardowego słupka stalowego o przekroju 10×10 cm, otwór powinien mieć średnicę minimum 30-40 cm, aby zapewnić odpowiednią otulinę betonową. Objętość tę oblicza się zgodnie ze wzorem na objętość walca, pamiętając o doliczeniu marginesu błędu. Przykładowo, fundament o głębokości 100 cm i średnicy 30 cm wymaga około 0,07 metrów sześciennych mieszanki betonowej na jeden słupek.

Jakość zastosowanego betonu ma kluczowe znaczenie dla trwałości konstrukcji w długim okresie. Zaleca się stosowanie betonu konstrukcyjnego klasy C20/25, który zapewnia wysoką odporność na ściskanie oraz zmienne warunki atmosferyczne. Mieszanka musi posiadać odpowiednią konsystencję, aby dokładnie wypełnić przestrzeń wokół słupka, eliminując puste przestrzenie. Należy unikać używania zbyt rzadkiego betonu, który traci swoje parametry wytrzymałościowe po wyschnięciu.

W tabeli poniżej przedstawiono przybliżone zapotrzebowanie na beton w zależności od głębokości montażu oraz średnicy otworu fundamentowego.

Zbrojenie betonowego fundamentu znacząco poprawia jego odporność na rozciąganie. Zastosowanie kosza zbrojeniowego wykonanego z prętów żebrowanych o średnicy 10-12 mm, połączonych strzemionami, zabezpiecza fundament przed pękaniem. Elementy metalowe powinny być zabezpieczone przed korozją, co zapewnia ich wieloletnią integralność wewnątrz betonu. Profesjonalne wykonanie zbrojenia jest szczególnie ważne przy dużych bramach dwuskrzydłowych, gdzie obciążenia są permanentne.

Jak wykonać zbrojenie fundamentu dla zwiększenia stabilności?

Proces zbrojenia fundamentu rozpoczyna się od przygotowania kosza z czterech prętów pionowych oraz poprzecznych strzemion. Pręty muszą być odpowiednio długie, aby wystawały nieco ponad poziom terenu, co pozwala na ich ewentualne połączenie z konstrukcją ogrodzenia. Zastosowanie drutu wiązałkowego do łączenia elementów zapewnia elastyczność i wytrzymałość na naprężenia powstające podczas wiązania betonu. Tak przygotowany stelaż musi być umieszczony centralnie w wykopie, zachowując minimalnie 5 cm odstępu od ścianek otworu.

Wybór odpowiedniej stali zbrojeniowej wpływa na odporność na korozję wewnątrz wilgotnego fundamentu. Stal klasy A-III jest powszechnie stosowana ze względu na wysokie parametry wytrzymałościowe. Wszystkie łączenia prętów powinny być wykonane zgodnie z zasadami sztuki budowlanej, aby zapewnić ciągłość konstrukcyjną zbrojenia. Zastosowanie dystansów betonowych lub plastikowych pozwala na precyzyjne ustalenie pozycji kosza zbrojeniowego przed zalaniem betonem.

Poprawnie wykonane zbrojenie to gwarancja, że siły działające na słupki nie doprowadzą do pęknięcia betonowej bryły fundamentu, co jest częstą przyczyną awarii bram. Zbrojenie przejmuje naprężenia rozciągające, których sam beton nie jest w stanie przenieść bez utraty stabilności.

Prawidłowe zatopienie zbrojenia w betonie wymaga zapewnienia tzw. otuliny betonowej o grubości minimum 3-5 cm. Otulina ta chroni stal przed bezpośrednim kontaktem z wilgocią z gruntu, co zapobiega jej rdzewieniu. Zbyt cienka otulina skraca żywotność fundamentu nawet o kilkanaście lat. W procesie betonowania należy zadbać o dokładne zawibrowanie mieszanki, aby usunąć pęcherze powietrza i uzyskać jednolitą strukturę betonu.

Czy warto stosować prefabrykowane kotwy do montażu słupków?

Prefabrykowane kotwy stalowe oferują alternatywne podejście do montażu słupków, eliminując konieczność bezpośredniego wbetonowywania ich w grunt. Systemy te pozwalają na precyzyjne wypoziomowanie słupka jeszcze przed ostatecznym dokręceniem śrub montażowych. Kotwy są szczególnie przydatne przy montażu bram na podłożach utwardzonych, jak beton czy kostka brukowa. Ich konstrukcja często posiada specjalne otwory drenażowe, które zapobiegają gromadzeniu się wody przy podstawie słupka.

Stosowanie kotew wymaga jednak spełnienia rygorystycznych wymogów dotyczących jakości podłoża. Fundament pod kotwę musi być równie solidny jak w przypadku tradycyjnego osadzenia, co sprawia, że całkowita głębokość wykopu pozostaje niezmieniona. Niewłaściwe zakotwienie słupka w słabym fundamencie prowadzi do obluzowania się śrub pod wpływem drgań bramy. Warto wybierać kotwy wykonane ze stali nierdzewnej lub cynkowane ogniowo, co zapewnia odporność na korozję.

Wybór między bezpośrednim zabetonowaniem a użyciem kotew powinien opierać się na specyfice bramy oraz oczekiwanej trwałości. Bramy z automatyką wymagają najwyższej sztywności, którą najłatwiej uzyskać przez bezpośrednie wbetonowanie słupka w fundament zbrojony. Zastosowanie kotew sprawdza się doskonale w konstrukcjach lżejszych lub tam, gdzie planowana jest wymiana słupków w przyszłości. Każde rozwiązanie techniczne posiada swoje specyficzne zalety, wymagające uwzględnienia na etapie projektowania bramy wjazdowej.

Jakie są częste błędy przy fundamentowaniu słupków bramy?

Jednym z najczęstszych błędów jest płytkie posadowienie słupków, które nie uwzględnia lokalnej strefy przemarzania gruntu. W efekcie, podczas pierwszej zimy fundament ulega podniesieniu, co skutkuje zacięciem skrzydła bramy w jej zamknięciu lub otwarciu. Takie uszkodzenia często wymagają kosztownego odkopywania fundamentów i ich poprawy. Prawidłowy wykop powinien zawsze sięgać wymaganego poziomu, niezależnie od nakładu pracy potrzebnego do jego wykonania.

Niewłaściwe zagęszczenie mieszanki betonowej prowadzi do powstawania pustek powietrznych, osłabiających strukturę fundamentu. Powietrze uwięzione w betonie zmniejsza jego gęstość, co obniża odporność na obciążenia dynamiczne. Profesjonalne firmy budowlane stosują wibratory do betonu, które pozwalają na idealne wypełnienie przestrzeni wokół słupka i zbrojenia. Brak wibracji w warunkach domowych można częściowo zniwelować poprzez staranne nakłuwanie betonu prętem.

Ignorowanie kwestii dylatacji między fundamentem a elementami konstrukcji ogrodzenia jest kolejnym pomijanym aspektem. Brak dylatacji prowadzi do powstawania rys skurczowych w betonie, które po czasie stają się miejscami wnikania wilgoci. Woda w tych szczelinach, podczas zamarzania, doprowadza do odprysków i postępującej degradacji struktury fundamentu. Zastosowanie taśm dylatacyjnych lub pozostawienie niewielkiej szczeliny wypełnionej elastycznym uszczelniaczem znacząco wydłuża trwałość całego węzła konstrukcyjnego.

Jak pielęgnować beton po wylaniu fundamentu?

Proces wiązania betonu wymaga utrzymania optymalnej wilgotności przez pierwsze dni po wylaniu mieszanki. Zbyt szybkie wysychanie betonu, spowodowane bezpośrednim nasłonecznieniem lub wiatrem, prowadzi do powstawania rys skurczowych. Zaleca się przykrycie fundamentu folią polietylenową, która zatrzymuje wilgoć wewnątrz masy betonowej. W upalne dni należy dodatkowo zwilżać powierzchnię betonu wodą, co wspomaga procesy hydratacji cementu.

Obciążanie fundamentu przed całkowitym związaniem betonu jest niedopuszczalne i prowadzi do trwałych odkształceń. Beton osiąga swoją pełną wytrzymałość konstrukcyjną po około 28 dniach, choć proces ten zależy od temperatury otoczenia. Montaż skrzydeł bramy na świeżo wylanych słupkach jest częstą przyczyną ich późniejszego opadania. Należy odczekać co najmniej tydzień przed przystąpieniem do montażu elementów metalowych, zapewniając fundamentowi stabilne warunki wiązania.

Utrzymanie czystości w otoczeniu słupków po betonowaniu zapobiega powstawaniu nieestetycznych zabrudzeń i zacieków. Resztki betonu na powierzchni słupków powinny być usuwane niezwłocznie, zanim nastąpi ich całkowite stwardnienie. Po pełnym związaniu, powierzchnię betonu warto zabezpieczyć środkami impregnującymi, które ograniczają nasiąkliwość i poprawiają odporność na zanieczyszczenia. Tak wykonana pielęgnacja gwarantuje, że fundament będzie nie tylko stabilny, ale również estetyczny przez wiele lat eksploatacji.

Jak sprawdzić, czy montaż bramy jest stabilny?

Testowanie stabilności bramy wjazdowej powinno odbywać się poprzez kontrolę luzów na zawiasach oraz pracy automatyki. Luzy wyczuwalne przy próbie poruszania skrzydłem w różnych kierunkach wskazują na nieprawidłowe zakotwienie słupka w fundamencie. Prawidłowo zamontowana brama pracuje płynnie, bez żadnych oporów czy dźwięków świadczących o ocieraniu o podłoże. Precyzyjne wyważenie skrzydeł jest możliwe tylko przy zachowaniu stabilnej geometrii słupków.

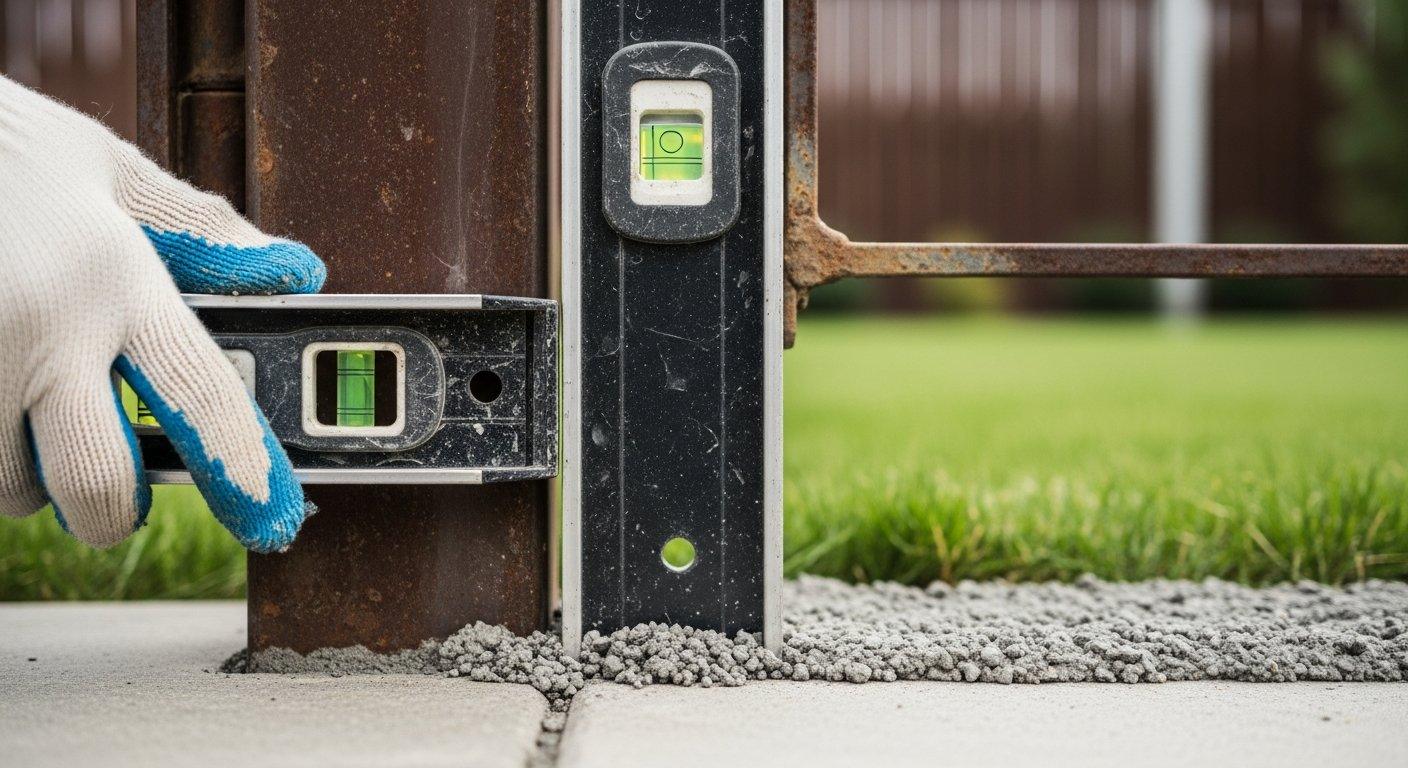

Monitorowanie poziomu słupków w okresach po dużych zmianach temperatury pozwala wcześnie wykryć ewentualne problemy z fundamentem. Użycie poziomicy laserowej umożliwia precyzyjne określenie ewentualnych odchyleń od pionu w skali milimetrowej. Jeśli po zimie zauważalne są zmiany w ustawieniu bramy, należy niezwłocznie skonsultować się z fachowcem w celu weryfikacji stanu fundamentów. Szybka reakcja zapobiega pogłębianiu się uszkodzeń i ogranicza koszty naprawy konstrukcji.

Dokumentacja techniczna wykonanego montażu stanowi istotną pomoc przy ewentualnej serwisowej weryfikacji stabilności bramy. Zdjęcia dokumentujące głębokość wykopu oraz proces zbrojenia są bezcenne w przypadku reklamacji lub konieczności przeprowadzenia przeglądu okresowego. Warto prowadzić rejestr serwisowy, w którym zapisywane są informacje o wszelkich regulacjach bramy oraz przeprowadzonych pracach konserwacyjnych. Takie podejście znacząco podnosi bezpieczeństwo użytkowania bramy i jej wartość w całym cyklu eksploatacyjnym.

Podsumowanie

Stabilny montaż słupków do bramy wjazdowej jest procesem wymagającym precyzyjnego przestrzegania zasad budowlanych, ze szczególnym uwzględnieniem warunków glebowych oraz klimatycznych. Głębokość posadowienia, mieszcząca się w przedziale od 80 do 120 cm, zapewnia fundamentowi ochronę przed niszczycielskimi siłami mrozu, co jest warunkiem bezwzględnie koniecznym dla trwałości bramy. Zastosowanie betonu klasy C20/25 wraz z odpowiednim zbrojeniem drutem żebrowanym pozwala uzyskać konstrukcję zdolną do przenoszenia dużych obciążeń dynamicznych. Pielęgnacja betonu po wylaniu oraz regularna kontrola stabilności słupków stanowią dalsze kroki zapewniające długoletnie i bezawaryjne funkcjonowanie systemu wjazdowego. Ignorowanie powyższych wytycznych technicznych prowadzi do nieuchronnej degradacji geometrycznej konstrukcji, wymuszając kosztowne i trudne naprawy fundamentów. Właściwa dbałość o każdy etap montażu stanowi najlepszą inwestycję w bezpieczeństwo i estetykę otoczenia posesji, minimalizując ryzyko wystąpienia usterek związanych z pracą skrzydeł bramy.
