Widzę dziesiątki projektów drogowych rocznie i często obserwuję, jak inwestorzy traktują nawierzchnię wyłącznie jako szary, płaski materiał. Tymczasem beton asfaltowy to zaawansowana technologicznie mieszanka mineralno-asfaltowa, której skład decyduje o trwałości drogi przez najbliższe kilkanaście lat. W swojej praktyce inżynierskiej spotykam się z przekonaniem, że asfalt to po prostu czarna masa wylewana na podbudowę, co jest błędem technicznym skutkującym szybką degradacją dróg.
Skład chemiczny i fizyczny tej mieszanki jest precyzyjnie kontrolowany w laboratorium jeszcze przed wylaniem pierwszej partii na placu budowy. Mówimy o precyzyjnych proporcjach kruszywa o odpowiednim uziarnieniu, wypełniacza oraz lepiszcza asfaltowego. Gdy te parametry zostaną zachowane, otrzymujemy nawierzchnię zdolną do przenoszenia obciążeń rzędu kilkudziesięciu ton w temperaturach od minus dwudziestu do plus pięćdziesięciu stopni Celsjusza.
Sukces każdej nawierzchni asfaltowej zaczyna się w laboratorium, gdzie projektuje się krzywą uziarnienia kruszywa tak, aby zminimalizować pustki powietrzne przy zachowaniu maksymalnej nośności szkieletu mineralnego.
Jakie parametry techniczne definiują jakość betonu asfaltowego?
Nawierzchnia drogowa musi spełniać surowe wymogi określone w polskich normach serii PN-EN 13108. Podstawowym parametrem jest zawartość wolnych przestrzeni, która w gotowej warstwie ścieralnej powinna mieścić się w przedziale od 2% do 6%. Zbyt niska wartość oznacza ryzyko wyciskania asfaltu w gorące dni, natomiast zbyt wysoka przyspiesza korozję wodną i utlenianie lepiszcza.
Kolejnym istotnym wskaźnikiem jest sztywność mieszanki, mierzona w temperaturze 15 stopni Celsjusza. Moduł sztywności betonu asfaltowego typu AC (Asphalt Concrete) zazwyczaj przekracza 3000 MPa, co pozwala konstrukcji na skuteczne rozproszenie energii przekazywanej przez koła pojazdów. W praktyce oznacza to, że droga nie ulega odkształceniom plastycznym pod wpływem ciężkich pojazdów ciężarowych typu TIR.
Nie możemy zapominać o odporności na działanie wody i mrozu. W moich projektach zawsze wymagam badania ITSR (Indirect Tensile Strength Ratio), które określa stosunek wytrzymałości na rozciąganie pośrednie próbek kondycjonowanych w wodzie do próbek suchych. Wynik poniżej 80% dyskwalifikuje mieszankę, ponieważ świadczy o zbyt słabej adhezji asfaltu do kruszywa, co nieuchronnie prowadzi do odpadania płatów nawierzchni.
Dlaczego skład kruszywa ma tak decydujące znaczenie?
Właściwe dobranie frakcji kruszywa decyduje o tym, czy droga będzie posiadała odpowiednią szorstkość, wpływającą bezpośrednio na drogę hamowania pojazdów. W nowoczesnych mieszankach stosuję kruszywa łamane, głównie bazaltowe lub granitowe, ze względu na ich wysoką odporność na ścieranie wskaźnikiem LA (Los Angeles). Wskaźnik ten mówi nam, ile procent kruszywa zostanie rozkruszone w bębnie stalowym podczas testu, co odzwierciedla jego wytrzymałość mechaniczną.
- Kruszywo grube: stanowi szkielet nośny nawierzchni, odpowiadając za odporność na odkształcenia trwałe.
- Wypełniacz mineralny: zwiększa lepkość asfaltu, stabilizując mieszankę w wyższych temperaturach eksploatacyjnych.
- Lepiszcze asfaltowe: pełni rolę spoiwa, którego parametry reologiczne muszą być dobrane do klimatu danej strefy geograficznej.
Podczas przygotowywania mieszanki projektant musi dbać o krzywą przesiewu, która musi mieścić się w tzw. Polu uziarnienia. Jeśli w danym miejscu na wykresie krzywa wychodzi poza granice, droga staje się albo zbyt podatna na koleiny, albo zbyt krucha w trakcie zimy. Widziałem przypadki, gdzie pominięcie drobnej frakcji kruszywa o wymiarze 0,063 milimetra doprowadziło do całkowitego rozwarstwienia struktury po pierwszej fali upałów.
| Parametr techniczny | Wymagana wartość (przykładowa) | Jednostka |
|---|---|---|
| Zawartość wolnych przestrzeni | 2,0 – 6,0 | % |
| Wskaźnik LA (ścieralność) | < 25 | % |
| Moduł sztywności (15°C) | > 3500 | MPa |
| Odporność na wodę (ITSR) | > 80 | % |
Jakie są główne rodzaje mieszanek asfaltowych stosowanych w budownictwie?

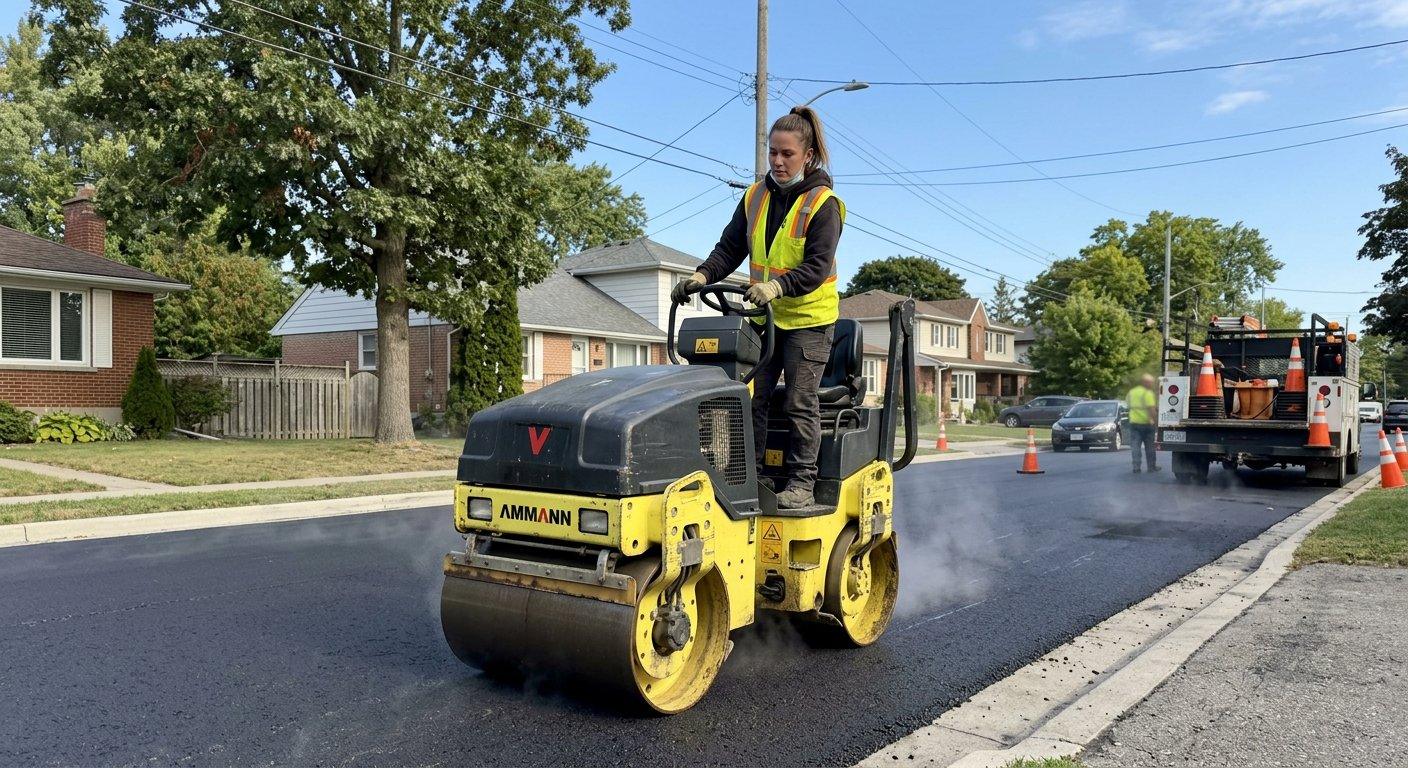

Operator walca drogowego zagęszcza gorącą masę asfaltową podczas prac przy nawierzchni nowo powstającej drogi miejskiej.
Wybór konkretnego typu betonu asfaltowego zależy od miejsca jego zastosowania w konstrukcji nawierzchni. Najczęściej stosujemy warstwy ścieralne, wiążące oraz podbudowę asfaltową, z których każda pełni inną funkcję. Mieszanki na warstwę ścieralną muszą zapewniać wysoką odporność na warunki atmosferyczne i odpowiednią szorstkość, podczas gdy warstwa wiążąca odpowiada głównie za przenoszenie sił poziomych z warstwy ścieralnej na podbudowę.
Rola warstwy ścieralnej w bezpieczeństwie ruchu
Warstwa ta znajduje się bezpośrednio pod oponami pojazdów i odpowiada za bezpieczeństwo kierowców. Wymaga ona zastosowania asfaltów modyfikowanych polimerami, które znacząco podnoszą punkt mięknienia mieszanki. Dzięki temu nawierzchnia nie „płynie” w słoneczne dni, utrzymując swoją strukturę nawet przy temperaturze asfaltu dochodzącej do 70 stopni Celsjusza.
Zastosowanie warstwy wiążącej w przenoszeniu obciążeń
Warstwa wiążąca stanowi pomost między cienką warstwą ścieralną a grubszą podbudową. Jej głównym zadaniem jest rozłożenie nacisków punktowych pochodzących od kół na większą powierzchnię. Stosuje się tu mieszanki o większym uziarnieniu, często z dodatkiem włókien celulozowych, które przeciwdziałają spływaniu asfaltu podczas transportu z otaczarni na miejsce budowy.
Z mojego doświadczenia wynika, że nieprzestrzeganie temperatury układania mieszanki na poziomie minimum 130 stopni Celsjusza prowadzi do powstania zimnych styków, które po dwóch sezonach stają się miejscami powstawania pęknięć odbitych.
Jak temperatura wpływa na proces układania nawierzchni?
Temperatura jest czynnikiem decydującym o zagęszczeniu mieszanki, ponieważ wpływa na lepkość asfaltu, który w niskich temperaturach zachowuje się jak ciało stałe. W praktyce oznacza to, że jeśli zaczniemy układać asfalt przy temperaturze otoczenia poniżej 5 stopni Celsjusza, musimy drastycznie podnieść temperaturę mieszanki w wozidle. To z kolei niesie ryzyko przegrzania asfaltu, co powoduje jego przedwczesne starzenie się i utratę właściwości klejących.
Podczas budowy drogi często wykorzystujemy maszyny wyposażone w czujniki podczerwieni, które w czasie rzeczywistym monitorują temperaturę kładzionej warstwy. Zauważyłem, że nawet minimalne różnice w temperaturze – rzędu 10 stopni – na szerokości jednego pasa ruchu prowadzą do nierównomiernego zagęszczenia. Takie miejsca stają się później początkiem powstawania spękań siatkowych, ponieważ materiał w chłodniejszym punkcie jest mniej odporny na zmęczenie materiałowe.
Pamiętajmy również o roli wałów drogowych, które muszą pracować w odpowiednim oknie temperaturowym mieszanki. Zbyt wczesne walcowanie może doprowadzić do powstawania tzw. Falowania nawierzchni, natomiast zbyt późne nie pozwoli na uzyskanie wymaganej gęstości objętościowej. Właściwa technologia zakłada pracę wałów wibracyjnych na początku procesu, a następnie wykończenie powierzchni wałami statycznymi lub gumowymi, co pozwala uzyskać idealną teksturę.
Dlaczego konserwacja i diagnostyka nawierzchni są pomijane?

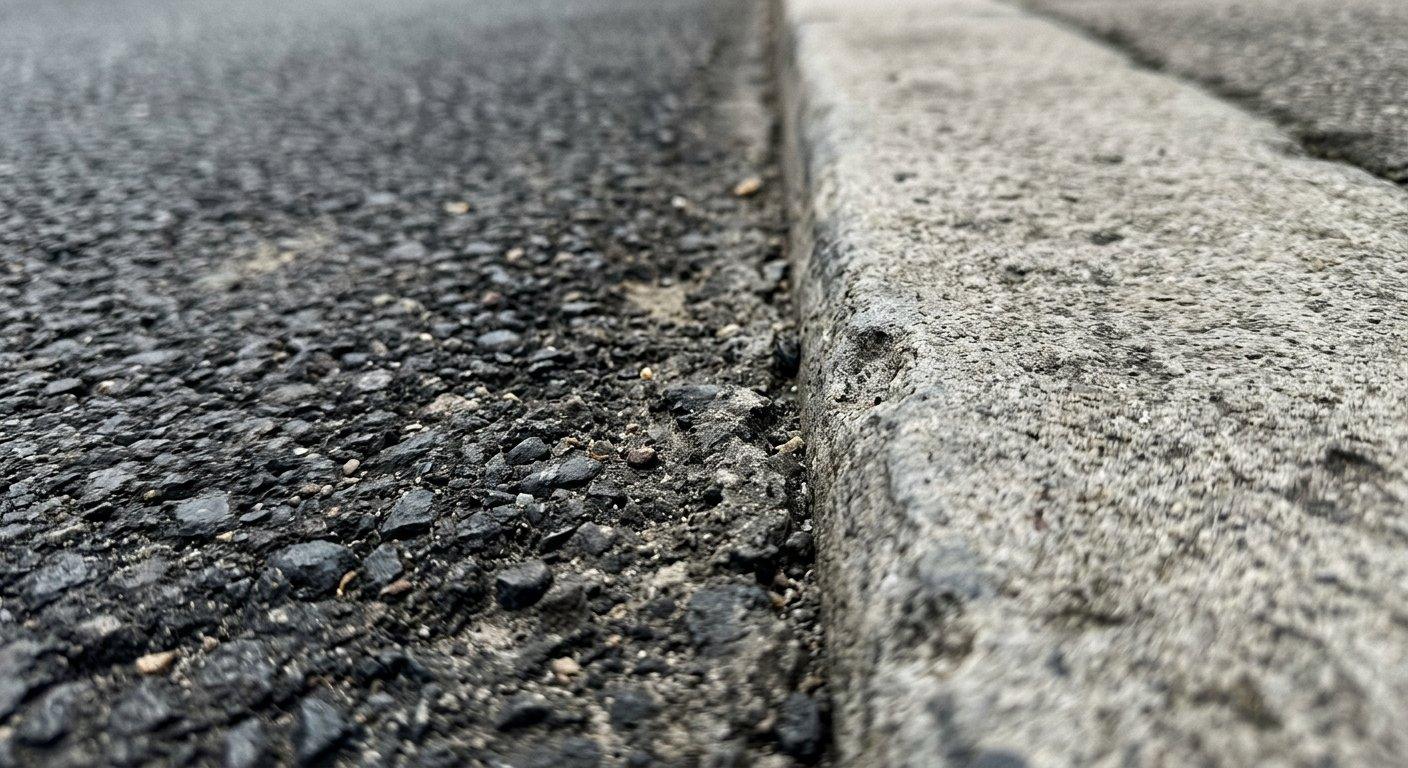

Precyzyjne połączenie czarnej nawierzchni asfaltowej z jasnym krawężnikiem betonowym na skraju wyremontowanej jezdni.
Większość administratorów dróg skupia się na bieżących naprawach doraźnych, zapominając o długofalowej strategii utrzymania. Prawidłowa diagnostyka opiera się na badaniach ugięć nawierzchni metodą Falling Weight Deflectometer, która pozwala określić stan podbudowy bez konieczności niszczenia struktury asfaltu. Dzięki tym pomiarom wiemy, czy woda podmywająca podbudowę nie powoduje osiadania całego układu, co często niewidoczne jest gołym okiem.
- Regularne czyszczenie krawędzi jezdni i udrażnianie odwodnień redukuje ryzyko podmywania.
- Szybka naprawa drobnych spękań powierzchniowych metodą iniekcji zapobiega penetracji wody do dolnych warstw.
- Monitorowanie kolein pozwala na precyzyjne planowanie frezowania i wymiany warstwy ścieralnej przed uszkodzeniem warstw konstrukcyjnych.
Ignorowanie drobnych usterek w pierwszej fazie eksploatacji jest najczęstszą przyczyną konieczności wykonania kosztownej przebudowy drogi po zaledwie 8-10 latach. W mojej opinii każdy odcinek drogi powinien mieć „paszport techniczny” z aktualnymi wynikami badań nośności. Tylko w ten sposób można realnie zarządzać budżetem remontowym, zamiast reagować na dziury, które są już skutkiem głębokich procesów degradacji.
Podsumowanie
Beton asfaltowy to wysoce wyspecjalizowany materiał budowlany, którego skuteczność zależy od rygorystycznego przestrzegania technologii wykonawstwa. Zrozumienie relacji między temperaturą, uziarnieniem kruszywa a właściwościami lepiszcza jest niezbędne do projektowania trwałych nawierzchni. Kluczowe wnioski z mojej analizy wskazują na trzy podstawowe filary: poprawność składu mieszanki projektowanej laboratoryjnie, precyzję temperaturową podczas wbudowywania oraz wczesną diagnostykę degradacji nawierzchni. Ignorowanie któregokolwiek z tych elementów skraca żywotność drogi o ponad połowę jej zakładanego cyklu eksploatacji. W praktyce inżynierskiej każdy detal ma znaczenie, ponieważ to drobne błędy w zagęszczeniu czy złym doborze frakcji kruszywa ostatecznie decydują o tym, czy kierowcy będą podróżować bezpieczną drogą przez 20 lat, czy też będą musieli zmagać się z ciągłymi remontami.
Źródła
- gddkia.gov.pl/pl/2330/wymagania-techniczne
- pbd.org.pl/standardy-i-normy-budownictwa-drogowego
- transport.gov.pl/standardy-nawierzchni-asfaltowych
- transportech.edu.pl/technologia-betonow-asfaltowych
Źródła
- pl.wikipedia.org/wiki/beton_asfaltowy_charakterystyka_nawierzchni
- budownictwo.org/artykuly
- ekspertbudowlany.pl/porady
Najczęściej zadawane pytania (FAQ)
Czym dokładnie jest beton asfaltowy i z czego się składa?
Beton asfaltowy to mieszanka mineralno-asfaltowa, która składa się z odpowiednio dobranego kruszywa, wypełniacza oraz lepiszcza, czyli asfaltu drogowego. Jest to najczęściej stosowany materiał do wykonywania warstw wiążących i ścieralnych nawierzchni drogowych o wysokiej wytrzymałości.
Jakie są główne zalety stosowania betonu asfaltowego na drogach?
Główną zaletą betonu asfaltowego jest jego wysoka odporność na deformacje trwałe oraz doskonała szczelność, co chroni podbudowę drogi przed wodą. Dodatkowo zapewnia on bardzo dobrą przyczepność opon i wysoki komfort jazdy dzięki gładkiej strukturze.
Czym różni się beton asfaltowy od mieszanki typu SMA?
Beton asfaltowy posiada ciągłe uziarnienie, co oznacza, że wypełnia on szczeliny w strukturze kruszywa asfaltem, tworząc zwartą masę. Z kolei mieszanka SMA charakteryzuje się nieciągłym uziarnieniem i dużą zawartością asfaltu, co zwiększa jej odporność na koleinowanie i poprawia właściwości przeciwpoślizgowe.
Jakie parametry decydują o trwałości nawierzchni z betonu asfaltowego?
O trwałości decyduje przede wszystkim odpowiedni dobór składu mieszanki, w tym proporcje kruszywa i rodzaj zastosowanego lepiszcza asfaltowego. Kluczowe jest również prawidłowe wykonanie zagęszczenia w procesie wbudowywania, co zapewnia wymagany stopień szczelności i nośności warstwy.
Czy beton asfaltowy nadaje się do układania na podjazdach prywatnych?
Tak, beton asfaltowy jest doskonałym rozwiązaniem na podjazdy, ponieważ jest odporny na warunki atmosferyczne i obciążenia pojazdami osobowymi. Wymaga on jednak odpowiednio przygotowanej podbudowy z tłucznia, aby uniknąć osiadania i pękania nawierzchni.
Jaka jest optymalna grubość warstwy betonu asfaltowego dla dróg o dużym natężeniu ruchu?
W przypadku dróg o dużym natężeniu ruchu grubość warstw asfaltowych jest projektowana indywidualnie w zależności od kategorii ruchu drogowego. Zazwyczaj warstwa ścieralna z betonu asfaltowego ma od 4 do 5 centymetrów grubości, przy czym cała konstrukcja musi spełniać surowe normy projektowe.
Jakie są typowe przyczyny pękania nawierzchni z betonu asfaltowego?
Pękanie najczęściej wynika z błędów w wykonaniu podbudowy, która nie przenosi właściwie obciążeń, lub ze starzenia się asfaltu pod wpływem temperatury i utleniania. Zbyt cienka warstwa nawierzchni lub słabe zagęszczenie mieszanki również przyspieszają powstawanie spękań.
Czy beton asfaltowy można poddać recyklingowi?
Tak, beton asfaltowy jest materiałem w pełni ekologicznym, gdyż nadaje się do stuprocentowego recyklingu. Zdarty frez asfaltowy jest ponownie wykorzystywany w nowych mieszankach, co pozwala na oszczędność surowców naturalnych i zmniejszenie kosztów inwestycji.
W jakiej temperaturze należy układać beton asfaltowy?
Mieszanka musi być wbudowywana w odpowiednio wysokiej temperaturze, zazwyczaj mieszczącej się w przedziale od 130°C do 160°C, zależnie od rodzaju asfaltu. Niska temperatura powietrza lub zbyt wolny proces układania mogą spowodować szybkie wystygnięcie masy, co uniemożliwi jej prawidłowe zagęszczenie.
Jak długo trzeba czekać, aby móc jeździć po ułożonej nawierzchni z betonu asfaltowego?
Nawierzchnię z betonu asfaltowego można udostępnić do ruchu po całkowitym wystygnięciu mieszanki do temperatury otoczenia. Zazwyczaj następuje to w ciągu kilku do kilkunastu godzin od zakończenia procesu walcowania, zależnie od grubości warstwy i warunków atmosferycznych.
Czy beton asfaltowy jest odporny na działanie soli drogowej?
Beton asfaltowy wykazuje wysoką odporność chemiczną na działanie środków odladzających, takich jak chlorek sodu czy chlorek wapnia. Dzięki swojej zwartej strukturze, nie nasiąka roztworami soli, co sprawia, że jest bardzo trwałym materiałem w warunkach zimowych.
Jakie konserwacje wymagane są dla nawierzchni z betonu asfaltowego?
Podstawową konserwacją jest regularne czyszczenie oraz punktowe uszczelnianie pęknięć, aby zapobiec przenikaniu wody do głębszych warstw konstrukcyjnych. W przypadku starszych nawierzchni stosuje się także zabiegi typu „slurry seal” lub powłoki powierzchniowe w celu przedłużenia trwałości.
Czy beton asfaltowy może być stosowany na drogach o bardzo dużym nachyleniu?
Beton asfaltowy może być stosowany na drogach o nachyleniu, pod warunkiem doboru odpowiedniej receptury mieszanki o wysokiej stabilności. Należy jednak zadbać o system odwodnienia, aby woda opadowa nie powodowała wypłukiwania drobnych frakcji przy dużym spadku terenu.
Dlaczego beton asfaltowy czasem koleinuje latem?
Koleinowanie występuje, gdy mieszanka jest zbyt miękka pod wpływem wysokich temperatur lub została nieprawidłowo zaprojektowana pod kątem przewidywanego ruchu ciężkiego. Zbyt duża zawartość asfaltu w stosunku do szkieletu kruszywowego powoduje, że nawierzchnia „płynie” pod ciężkimi pojazdami.
Jakie normy regulują jakość betonu asfaltowego w Polsce?
Jakość betonu asfaltowego w Polsce jest ściśle określona przez normy PN-EN, takie jak PN-EN 13108-1, oraz techniczne wytyczne GDDKiA. Standardy te precyzują wymagania dotyczące właściwości kruszyw, lepiszczy oraz parametrów mechanicznych gotowej mieszanki, gwarantując trwałość infrastruktury.
