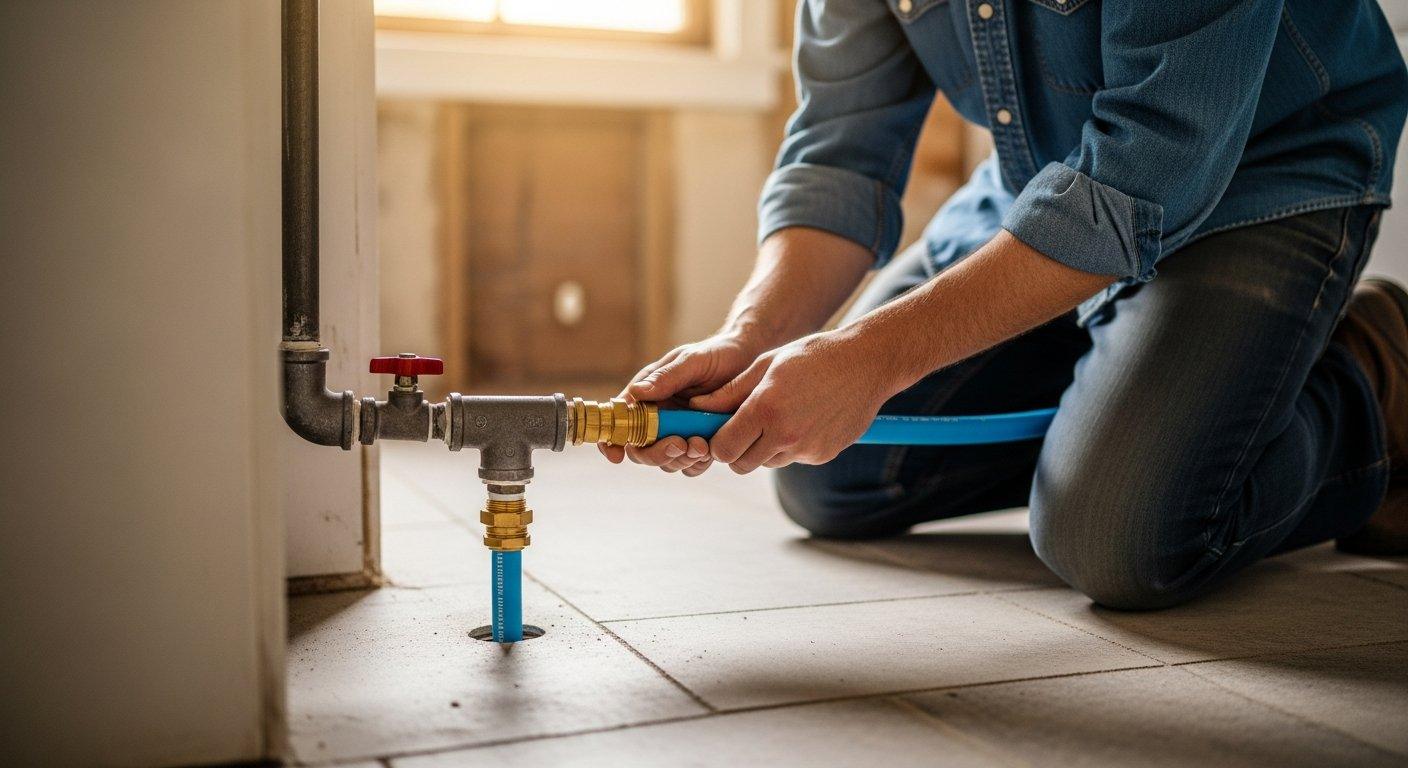

Jak połączyć rurę stalową z plastikową? Rodzaje złączek

Połączenie instalacji wykonanych z różnych materiałów, takich jak stal i tworzywa sztuczne, wymaga zastosowania specjalistycznych elementów złącznych. Dobór odpowiedniej metody zapewnia trwałość, szczelność oraz odporność na działanie ciśnienia i temperatury w systemie. Niezbędne jest uwzględnienie zjawisk rozszerzalności cieplnej oraz ryzyka korozji elektrochemicznej wynikającej z kontaktu metali.

Najważniejsze wnioski

• Połączenia stal-plastik wymagają stosowania złączek przejściowych z gwintami, które niwelują różnice w rozszerzalności liniowej materiałów.
• Zastosowanie mosiężnych złączek gwintowanych z gwintem zewnętrznym lub wewnętrznym to standardowa metoda łączenia rur o różnych średnicach.
• Korozja galwaniczna stanowi zagrożenie w układach otwartych, dlatego należy stosować przekładki izolacyjne lub odpowiednie metale szlachetne.
• Złączki typu „geberit” lub zaciskowe z pierścieniem uszczelniającym typu O-ring gwarantują wysoką wytrzymałość w instalacjach wodnych.
• Przygotowanie końcówek rur stalowych poprzez gwintowanie wymaga precyzyjnego uszczelnienia za pomocą taśm teflonowych lub pakuł lnianych z pastą.
• Należy unikać bezpośredniego spawania rur stalowych z elementami plastikowymi ze względu na całkowitą niekompatybilność technologiczną.
• Regularna kontrola szczelności po montażu jest wymagana dla zapewnienia bezpiecznego użytkowania instalacji przez długie lata.

Dlaczego połączenie rury stalowej z plastikową jest wyzwaniem inżynieryjnym?

Łączenie stali z tworzywem sztucznym stanowi wyzwanie ze względu na fundamentalne różnice w fizykochemicznych właściwościach tych materiałów. Stal charakteryzuje się wysoką sztywnością i niskim współczynnikiem rozszerzalności termicznej, podczas gdy polimery wykazują dużą elastyczność i znaczną podatność na zmiany wymiarowe pod wpływem temperatury. Tego typu odmienności prowadzą do powstawania naprężeń w miejscu połączenia, co przy nieodpowiednim montażu skutkuje rozszczelnieniem.

Kolejnym istotnym aspektem jest ryzyko korozji galwanicznej, występującej w przypadku bezpośredniego kontaktu różnych metali w obecności elektrolitu, jakim jest woda. Chociaż tworzywo sztuczne samo w sobie nie przewodzi prądu, armatura łącząca (np. mosiężne kształtki) może stać się elementem ogniwa elektrochemicznego. Zastosowanie odpowiednich materiałów izolacyjnych zapobiega przedwczesnej degradacji metalowych komponentów instalacji.

Współczynniki liniowej rozszerzalności cieplnej, mierzone w mm/(m·K), drastycznie się różnią. Stal niskowęglowa posiada współczynnik na poziomie około 0,012 mm/(m·K), natomiast popularny polipropylen (PP) osiąga wartości nawet 0,15 mm/(m·K). Oznacza to, że rura z tworzywa pod wpływem ciepła wydłuża się wielokrotnie bardziej niż odcinek stalowy, co musi zostać skompensowane przez konstrukcję złącza.

Jakie rodzaje złączek stosuje się do łączenia rur stalowych z tworzywowymi?

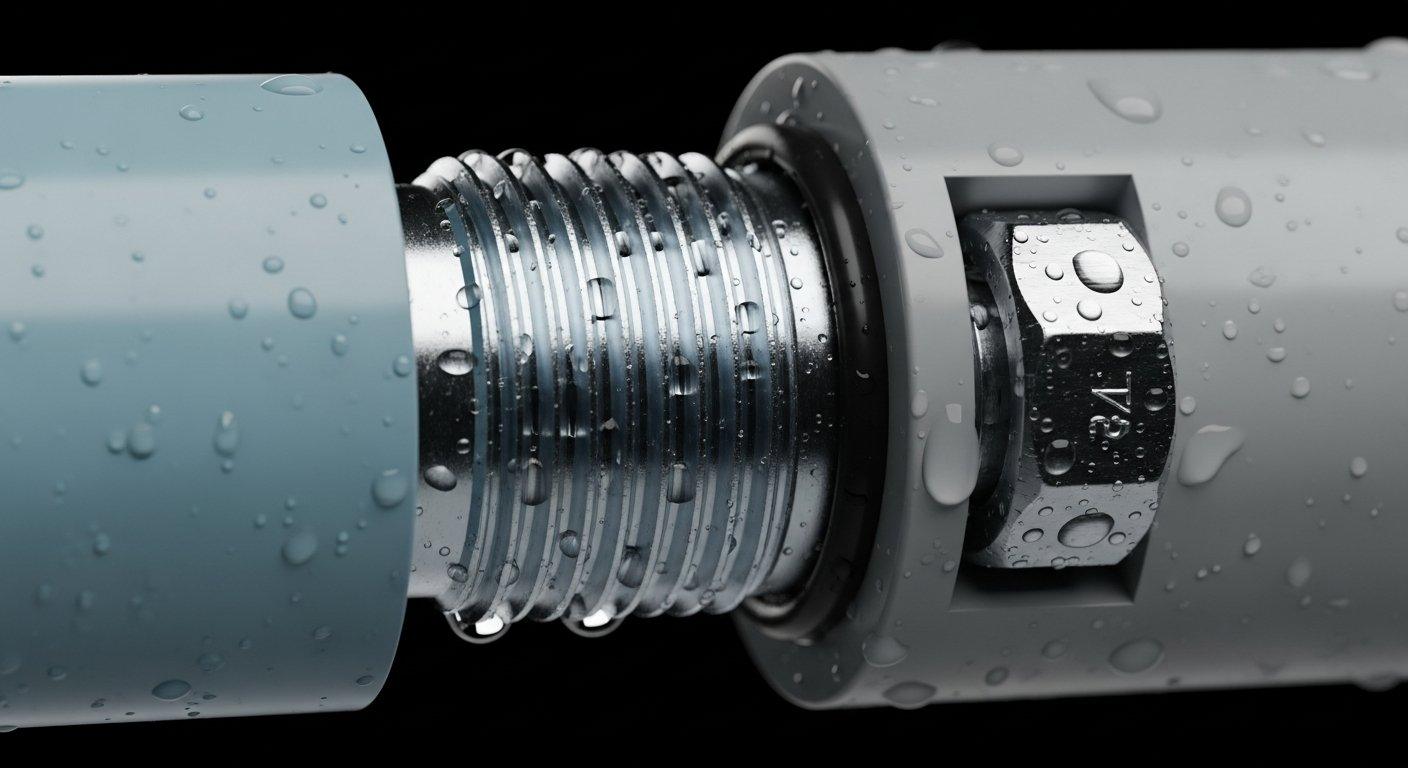

Podstawową grupą elementów wykorzystywanych do łączenia stali z plastikiem są złączki przejściowe gwintowane, najczęściej wykonane z mosiądzu. Posiadają one z jednej strony gwint metalowy, który wkręca się do przygotowanej końcówki stalowej, a z drugiej strony końcówkę dedykowaną dla systemu plastikowego, np. gwint wewnętrzny do wkręcenia nypla z tworzywa lub przyłącze do zgrzewania. Tego typu rozwiązanie rozdziela strefy materiałowe w sposób bezpieczny i trwały.

Alternatywą są złączki zaciskowe (tzw. śrubunki), które wykorzystują siłę mechanicznego docisku do uszczelnienia połączenia. Składają się one z korpusu, pierścienia zaciskowego (często wykonanego z mosiądzu lub stali nierdzewnej) oraz nakrętki, która po dokręceniu ściska uszczelkę elastomerową na rurze. Są one szczególnie przydatne w instalacjach wody pitnej, gdzie wymagana jest wysoka higiena i niezawodność.

Kolejnym typem są złączki zaprasowywane, wymagające użycia specjalistycznej prasy hydraulicznej lub ręcznej. Zapewniają one niezwykle mocne i szczelne połączenie, które jest odporne na wibracje oraz zmiany ciśnienia. Warto pamiętać, że każdy system łączenia wymaga stosowania dedykowanych narzędzi zgodnie z wytycznymi producenta danego typu złączek.

Czy gwintowanie rur stalowych jest konieczne przy montażu złączek?

Gwintowanie rur stalowych jest procesem niezbędnym, jeżeli instalacja opiera się na tradycyjnych metodach łączenia gwintowanego. Przygotowanie gwintu wymaga użycia gwintownicy, która precyzyjnie nacina spiralne rowki na zewnętrznej powierzchni rury. Jakość nacięcia bezpośrednio wpływa na szczelność połączenia oraz łatwość wkręcania złączki przejściowej.

Istnieją jednak rozwiązania bezgwintowe, takie jak złączki zaciskowe typu „geberit” (lub marki konkurencyjne oparte na podobnej technologii), które nie wymagają gwintowania rury stalowej. Tego typu elementy posiadają wewnętrzne zęby lub pierścienie, które wgryzają się w powierzchnię rury stalowej podczas dokręcania nakrętki. Jest to szczególnie przydatne, gdy dostęp do rury jest ograniczony i uniemożliwia użycie gwintownicy.

Podczas uszczelniania połączeń gwintowanych najczęściej stosuje się tradycyjne pakuły lniane w połączeniu z pastą uszczelniającą. Pasta zapewnia właściwy poślizg podczas montażu oraz chroni len przed biodegradacją w kontakcie z wodą. Alternatywą są taśmy teflonowe, jednak wymagają one znacznie większej precyzji podczas nakładania, aby uniknąć zerwania uszczelnienia przy wkręcaniu.

Jakie są różnice między złączkami mosiężnymi a wykonanymi z tworzywa?

Złączki mosiężne wyróżniają się wysoką wytrzymałością mechaniczną oraz odpornością na wysokie temperatury, co czyni je niezastąpionymi w instalacjach centralnego ogrzewania. Mosiądz, jako stop miedzi i cynku, posiada dobre właściwości antykorozyjne, choć w niektórych warunkach chemicznych może ulegać procesowi odcynkowania. Jest to materiał sztywny, idealnie współpracujący z gwintami stalowymi.

Złączki z tworzyw sztucznych (polipropylen, polietylen usieciowany PEX) charakteryzują się całkowitą odpornością na korozję, co eliminuje problem elektrochemiczny w miejscu połączenia. Są one zazwyczaj lżejsze i łatwiejsze w montażu, zwłaszcza w systemach zgrzewanych lub prasowanych. Jednak ich odporność na uszkodzenia mechaniczne oraz wysokie ciśnienie jest często niższa niż w przypadku odpowiedników metalowych.

Wybór materiału złączki zależy od specyfiki projektowej całej instalacji. W miejscach, gdzie rura stalowa wychodzi ze ściany, preferowane są złączki mosiężne przejściowe, które przenoszą naprężenia mechaniczne na konstrukcję budynku. Część instalacji biegnąca wewnątrz przegrody budowlanej może być w całości z tworzywa, co minimalizuje ryzyko wycieków w miejscach trudno dostępnych.

Czy zjawisko korozji galwanicznej jest realnym zagrożeniem?

Korozja galwaniczna występuje, gdy dwa różne metale (o różnym potencjale elektrochemicznym) znajdują się w kontakcie ze sobą, a przestrzeń między nimi wypełnia elektrolit, na przykład woda z rozpuszczonymi solami mineralnymi. W takiej sytuacji metal o niższym potencjale, czyli anoda, ulega przyspieszonej korozji, chroniąc metal o wyższym potencjale, czyli katodę. W instalacjach stalowo-mosiężnych stal staje się anodą i szybciej rdzewieje.

Aby zapobiec temu zjawisku, inżynierowie stosują przekładki izolacyjne, takie jak specjalne uszczelki dielektryczne lub złączki z powłokami izolującymi, które fizycznie przerywają przepływ prądu między metalami. W nowoczesnych instalacjach najczęstszym rozwiązaniem jest zastosowanie mosiądzu o wysokiej zawartości miedzi, który minimalizuje różnicę potencjałów względem stali. Ważne jest również dbanie o jakość wody w układzie zamkniętym poprzez stosowanie inhibitorów korozji.

Inhibitory korozji to związki chemiczne dodawane do wody grzewczej, które tworzą cienką warstwę ochronną na powierzchniach metalowych wewnątrz rur. Dzięki temu, nawet jeśli wystąpi różnica potencjałów, proces utleniania stali jest drastycznie spowolniony. Jest to standardowa procedura w profesjonalnych instalacjach grzewczych z nowoczesnymi kotłami kondensacyjnymi, gdzie stal miesza się z miedzią lub innymi metalami.

Jakie narzędzia są niezbędne do prawidłowego wykonania połączenia?

Montaż instalacji łączącej stal z plastikiem wymaga posiadania specjalistycznego zestawu narzędzi, zależnie od wybranej metody połączenia. Do gwintowania rur stalowych niezbędna jest gwintownica mechaniczna lub elektryczna z odpowiednimi głowicami do konkretnej średnicy rury. Należy również pamiętać o imadle rurarskim, które unieruchamia rurę podczas pracy, zapewniając bezpieczeństwo i precyzję.

Dla systemów zaciskowych lub zaprasowywanych niezbędna jest zaciskarka, która wywiera odpowiedni nacisk na złączkę, trwale łącząc ją z rurą. Użycie nieodpowiedniej prasy może skutkować niedokładnym zaciśnięciem uszczelki, co prowadzi do wycieków pod wpływem ciśnienia. W przypadku instalacji z tworzyw (PP) konieczna jest zgrzewarka do rur z zestawem kamieni grzejnych o odpowiednich średnicach.

Dodatkowo, każdy instalator powinien posiadać obcinak do rur, który gwarantuje prostopadłe cięcie bez zadziorów, oraz gradownik do wyrównania krawędzi. Zadziory mogą uszkodzić uszczelki typu O-ring wewnątrz złączek, co jest jedną z najczęstszych przyczyn awarii w nowych instalacjach. Wszystkie narzędzia powinny być regularnie serwisowane i sprawdzane pod kątem precyzji działania.

Jakie są zasady poprawnego uszczelniania gwintów metalowych?

Uszczelnianie gwintów metalowych wymaga zachowania odpowiedniej proporcji materiału uszczelniającego do wielkości gwintu. Nadmiar pakuł lnianych może spowodować pęknięcie złączki mosiężnej w momencie jej wkręcania, natomiast ich niedobór skutkuje nieszczelnością. Pakuły należy nawijać zgodnie z kierunkiem gwintu, aby nie „odwijały się” podczas montażu.

Pasta uszczelniająca, często nazywana pastą gwintarską, spełnia dwie funkcje: ułatwia wkręcanie poprzez zmniejszenie tarcia oraz zapewnia dodatkową barierę chemiczną chroniącą przed wodą. Istotne jest, aby stosować pasty przeznaczone do instalacji wodnych lub gazowych, zależnie od przeznaczenia rurociągu. Niektóre pasty są dedykowane do instalacji z wodą pitną i posiadają stosowne atesty higieniczne.

W przypadku taśm teflonowych, należy nawinąć je w ilości zgodnej z zaleceniami producenta (zazwyczaj od 5 do 15 zwojów, zależnie od grubości taśmy). Połączenia teflonowe są bardziej wrażliwe na drgania i cofnięcie gwintu o nawet ułamek obrotu może spowodować nieszczelność. Dlatego w wymagających instalacjach grzewczych często preferuje się sprawdzone połączenia typu pakuły i pasta.

Jakie błędy najczęściej popełniają wykonawcy przy łączeniu różnych systemów?

Najczęstszym błędem jest ignorowanie różnic w rozszerzalności cieplnej materiałów, co prowadzi do zmęczenia materiału w miejscu łączenia. Jeśli rura z tworzywa o dużej rozszerzalności nie posiada odpowiedniej kompensacji w postaci kolanek czy łuków, cała siła rozszerzalności przenosi się na sztywne połączenie stalowe, powodując poluzowanie gwintu lub mikropęknięcia.

Kolejnym błędem jest brak odtłuszczenia końcówek rur przed montażem złączek zaciskowych. Obecność smarów lub zanieczyszczeń na powierzchni rury zmniejsza skuteczność uszczelek typu O-ring, co przy wyższych ciśnieniach wody skutkuje powolnym wyciekiem. Należy każdorazowo przemyć miejsce łączenia alkoholem izopropylowym lub innym środkiem odtłuszczającym.

Niedopuszczalne jest również bezpośrednie spawanie rur stalowych z końcówkami plastikowymi lub używanie nieatestowanych klejów do uszczelniania połączeń gwintowanych. Każdy element instalacji musi posiadać odpowiednie atesty dopuszczające do stosowania w budownictwie, szczególnie w systemach wody użytkowej. Brak dbałości o jakość komponentów prowadzi do kosztownych napraw w przyszłości.

Jak kontrolować szczelność wykonanego połączenia?

Po wykonaniu połączenia niezbędne jest przeprowadzenie próby szczelności pod ciśnieniem, które jest wyższe niż przewidywane ciśnienie robocze instalacji. Najczęściej stosuje się próbę wodną, gdzie instalacja jest napełniana wodą i pozostawiana pod ciśnieniem przez określony czas, np. 30 minut. W tym okresie należy dokładnie obejrzeć każde połączenie w poszukiwaniu śladów wilgoci lub spadku ciśnienia na manometrze.

W instalacjach gazowych lub tam, gdzie próba wodna jest niemożliwa, stosuje się próbę powietrzną z użyciem kompresora. Miejsca połączeń smaruje się specjalnym płynem pieniącym (np. wodą z mydłem lub profesjonalnym sprayem do wykrywania wycieków). Powstawanie baniek powietrza jednoznacznie wskazuje na miejsce nieszczelności, które wymaga natychmiastowej poprawy.

Należy pamiętać, że nawet najmniejsze „pocenie się” połączenia jest niedopuszczalne i z czasem będzie prowadzić do degradacji rury oraz armatury. Po zakończeniu prób szczelności i potwierdzeniu poprawności montażu, instalację można bezpiecznie uruchomić. Regularna kontrola stanu technicznego instalacji, przeprowadzana raz w roku, pozwala na wczesne wykrycie ewentualnych nieprawidłowości.

Czy instalacja stalowo-plastikowa wymaga specjalnej konserwacji?

Instalacje łączone ze stali i tworzyw wymagają okresowej kontroli, zwłaszcza w miejscach, gdzie występują zmiany temperatury. Należy sprawdzać, czy nie doszło do poluzowania nakrętek w śrubunkach lub złączkach zaciskowych. W instalacjach centralnego ogrzewania warto również kontrolować poziom inhibitorów korozji, które chronią metalowe części przed agresywnym działaniem wody.

W przypadku zauważenia jakichkolwiek oznak korozji na złączkach stalowych lub mosiężnych, należy niezwłocznie podjąć działania naprawcze. Oczyszczenie powierzchni z nalotów korozji i nałożenie preparatu antykorozyjnego może przedłużyć żywotność połączenia o kolejne lata. W sytuacjach ekstremalnych konieczna może być wymiana całego elementu złącznego.

Ważne jest także unikanie uszkodzeń mechanicznych rur plastikowych, które w miejscach połączeń ze stalą są najbardziej narażone na naprężenia. Wszelkie prace remontowe w pobliżu instalacji powinny być prowadzone z dużą ostrożnością. Odpowiednia izolacja termiczna rur nie tylko zwiększa efektywność energetyczną, ale również chroni przed kondensacją wilgoci, która mogłaby przyspieszać procesy korozyjne na elementach metalowych.

Podsumowanie

Łączenie rur stalowych z plastikowymi wymaga wiedzy z zakresu właściwości fizycznych obu materiałów oraz precyzji w doborze złączek. Kluczowe jest stosowanie elementów przejściowych, które niwelują różnice w rozszerzalności termicznej i zapobiegają korozji galwanicznej. Prawidłowy montaż, poparty właściwymi narzędziami i technikami uszczelniania, zapewnia trwałość instalacji w warunkach zmiennego ciśnienia i temperatury. Przeprowadzenie rygorystycznych prób szczelności po zakończeniu prac stanowi fundament bezpieczeństwa użytkowania każdego systemu hydraulicznego czy grzewczego. Staranne przestrzeganie zaleceń technicznych oraz regularna konserwacja pozwalają uniknąć awarii i utrzymać wydajność instalacji na optymalnym poziomie przez wiele lat eksploatacji.
