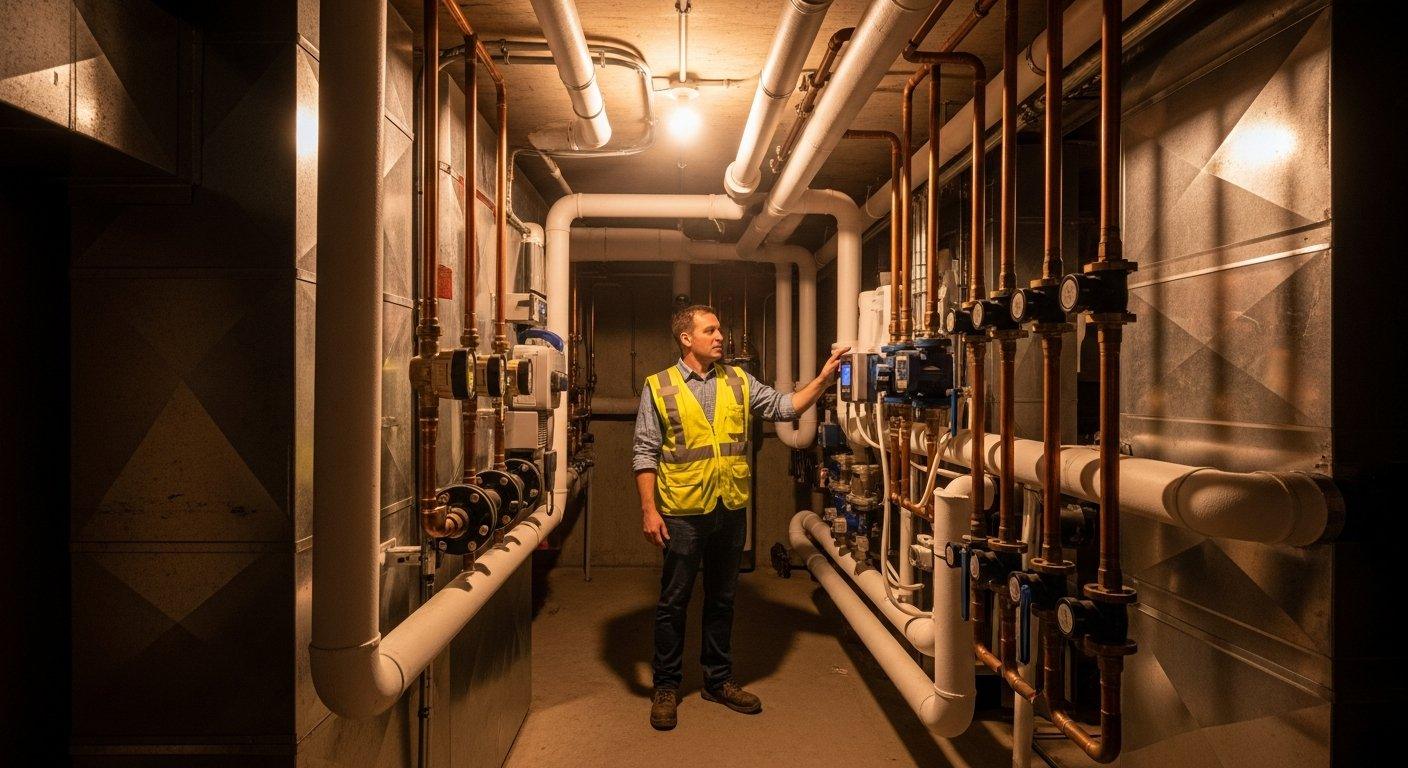

Zapewnienie natychmiastowego dostępu do ciepłej wody użytkowej (CWU) w obiektach wielorodzinnych wymaga wdrożenia zaawansowanych systemów cyrkulacyjnych. System ten polega na nieustannym przetłaczaniu wody przez zamkniętą pętlę rurociągów, co zapobiega jej wychładzaniu w stanie spoczynku. Odpowiednie zaprojektowanie oraz eksploatacja tych instalacji przekłada się na wysoką efektywność energetyczną oraz komfort mieszkańców.
Najważniejsze wnioski
- Cyrkulacja CWU eliminuje konieczność oczekiwania na gorącą wodę po odkręceniu baterii.
- Prawidłowa izolacja termiczna przewodów jest niezbędna do ograniczenia strat energii o nawet 30-40%.
- Zawory termostatyczne pozwalają na precyzyjną regulację przepływu w pionach cyrkulacyjnych.
- Zbyt niska temperatura wody w obiegu sprzyja namnażaniu się bakterii Legionella pneumophila.
- Prawidłowe zwymiarowanie pomp cyrkulacyjnych zapobiega zjawiskom kawitacji i nadmiernego zużycia energii elektrycznej.
- Monitoring parametrów pracy systemu umożliwia szybką diagnostykę awarii i nieefektywności.
Dlaczego cyrkulacja ciepłej wody jest niezbędna w budynkach wielorodzinnych?
System cyrkulacji ciepłej wody użytkowej zapewnia mieszkańcom dostęp do strumienia o odpowiedniej temperaturze w czasie krótszym niż 10 sekund od otwarcia zaworu. W rozbudowanych instalacjach bez pętli cyrkulacyjnej woda pozostająca w rurach szybko oddaje ciepło do otoczenia, co wymusza jej długotrwałe spuszczanie przed uzyskaniem pożądanej temperatury. Marnotrawstwo wody oraz energii zużytej na jej pierwotne podgrzanie jest nieakceptowalne w nowoczesnych standardach budownictwa.
Instalacje te opierają się na wykorzystaniu pomp cyrkulacyjnych, które wymuszają ciągły przepływ wody przez piony oraz gałązki końcowe. Dzięki temu temperatura wody w punktach poboru jest zbliżona do temperatury wyjściowej z wymiennika ciepła lub zasobnika. Oprócz wygody, rozwiązanie to pełni funkcję sanitarną, utrzymując wodę w ciągłym ruchu, co utrudnia rozwój biofilmów bakteryjnych.
Jakie są fizyczne zasady funkcjonowania pętli cyrkulacyjnej?
Cyrkulacja ciepłej wody użytkowej opiera się na wymuszonym obiegu cieczy w zamkniętym układzie hydraulicznym łączącym źródło ciepła z najdalszymi punktami poboru. Pompa cyrkulacyjna, pracująca zazwyczaj ze stałą lub zmienną wydajnością, pokonuje opory hydrauliczne instalacji wynikające z tarcia wody o ścianki rur oraz obecności armatury. Różnica ciśnień generowana przez urządzenie zapewnia ruch wody nawet w momencie braku poboru przez mieszkańców.

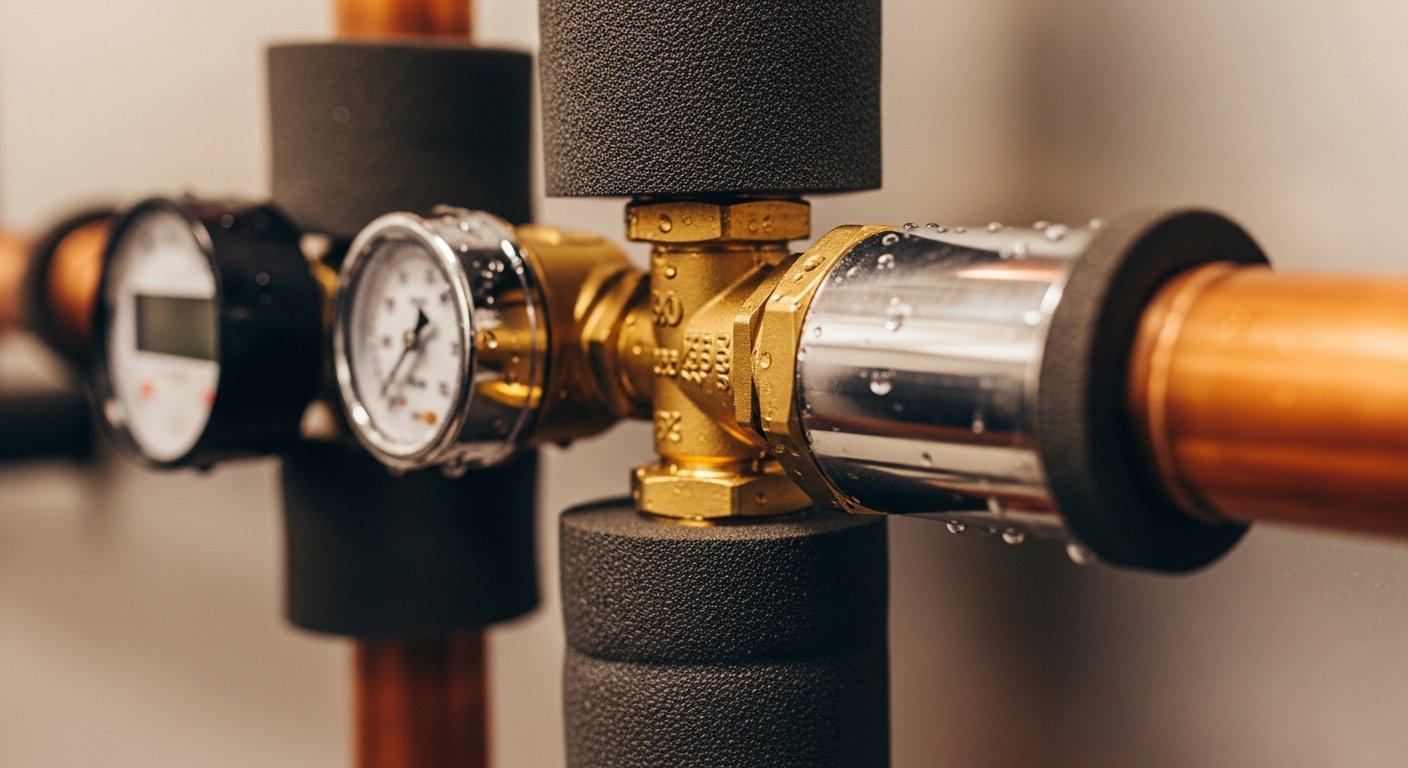

Równowaga hydrauliczna w systemie jest osiągana dzięki zastosowaniu zaworów równoważących umieszczonych na końcach pionów. Bez tych elementów woda płynęłaby najkrótszą drogą do najbliższego punktu poboru, omijając mieszkania położone dalej lub na wyższych kondygnacjach. Precyzyjne wyregulowanie oporów w poszczególnych pętlach gwarantuje równomierny rozkład temperatury w całym budynku.
"Skutecznie zaprojektowana instalacja cyrkulacyjna musi być postrzegana jako zintegrowany system, gdzie dynamika przepływu ściśle koresponduje z charakterystyką cieplną budynku. Każdy zawór równoważący pełni rolę strażnika sprawiedliwej dystrybucji energii, zapobiegając wychładzaniu pętli w obszarach o niższym natężeniu poboru."
Jak zminimalizować straty ciepła w instalacji cyrkulacyjnej?
Minimalizacja strat ciepła w instalacji cyrkulacyjnej wymaga zastosowania wysokiej jakości otulin izolacyjnych o niskim współczynniku przewodzenia ciepła. Zgodnie z aktualnymi warunkami technicznymi, grubość izolacji powinna wynosić co najmniej równowartość średnicy zewnętrznej rury, przy czym stosuje się materiały o współczynniku lambda nieprzekraczającym 0,040 W/(m·K). Każdy nieizolowany metr rury w pionie cyrkulacyjnym stanowi punkt ucieczki energii, co w skali budynku wielorodzinnego generuje istotne koszty eksploatacyjne.
Kolejnym aspektem jest optymalizacja prędkości przepływu wody, która nie powinna przekraczać 0,5 m/s w instalacjach cyrkulacyjnych. Zbyt wysokie prędkości prowadzą do erozji materiału rur, szczególnie w kolankach i trójnikach, oraz sprzyjają szybszemu wychładzaniu wody na skutek turbulencji. Właściwa regulacja pozwala na utrzymanie różnicy temperatur między zasilaniem a powrotem na poziomie około 5-10 stopni Celsjusza.
| Komponent systemu | Funkcja w instalacji | Zalecana wartość techniczna |
|---|---|---|
| Pompa cyrkulacyjna | Wymuszenie obiegu wody | Dobrana do oporów (kPa) i przepływu (m3/h) |
| Izolacja termiczna | Redukcja strat energii | Lambda < 0,040 W/(m·K) |
| Zawór równoważący | Balansowanie przepływów | Nastawa zgodna z obliczeniami (Kv) |
| Czujnik temperatury | Monitoring powrotu | 55-60 stopni Celsjusza |
Jaką rolę odgrywa higiena wody w budynkach wielorodzinnych?
Ochrona przed namnażaniem bakterii z rodzaju Legionella stanowi priorytet przy projektowaniu i eksploatacji instalacji ciepłej wody użytkowej. Bakterie te rozwijają się najintensywniej w temperaturach od 25 do 45 stopni Celsjusza, dlatego system cyrkulacji musi gwarantować utrzymanie temperatury wody powracającej na poziomie minimum 55 stopni Celsjusza. Spadek temperatury poniżej tej granicy w jakimkolwiek punkcie instalacji drastycznie zwiększa ryzyko kolonizacji sieci przez patogeny.
Współczesne systemy wykorzystują automatyczne programy dezynfekcji termicznej, podczas których temperatura wody w całej instalacji jest okresowo podnoszona powyżej 70 stopni Celsjusza. Proces ten, zwany wygrzewem termicznym, jest skuteczny pod warunkiem, że woda o tej temperaturze dotrze do każdego punktu poboru, w tym do wszystkich baterii w mieszkaniach. Regularne przeprowadzanie takich operacji zapewnia bezpieczeństwo sanitarne użytkowników budynku.
Moim zdaniem, kluczem do trwałej sprawności instalacji jest montaż inteligentnych zaworów cyrkulacyjnych z termostatyczną głowicą, która automatycznie dławi przepływ po osiągnięciu zadanej temperatury, co oszczędza energię.
— Redakcja
Jakie parametry powinna posiadać pompa cyrkulacyjna w budynku wielorodzinnym?
Dobór pompy cyrkulacyjnej w budynku wielorodzinnym musi opierać się na dokładnym obliczeniu hydraulicznego oporu instalacji przy uwzględnieniu wymaganej wielkości przepływu. Urządzenie musi być zdolne do pokonania oporów liniowych rur oraz miejscowych oporów armatury przy jednoczesnym zapewnieniu ciągłego obiegu. Warto wybierać pompy z silnikami o wysokiej sprawności energetycznej (klasa EEI poniżej 0,23), co znacząco obniża koszty operacyjne całego systemu.
Pompy sterowane elektronicznie pozwalają na automatyczne dostosowanie wydajności do aktualnych potrzeb budynku. W godzinach nocnych, gdy zapotrzebowanie na CWU jest minimalne, pompa może pracować z obniżoną mocą, co chroni instalację przed nadmiernym zużyciem i pozwala oszczędzać energię elektryczną. Wykorzystanie systemów zmiennoobrotowych jest obecnie standardem w nowoczesnych węzłach cieplnych.
Jak przeprowadzić modernizację cyrkulacji w starym budownictwie?
Modernizacja instalacji cyrkulacyjnej w istniejących budynkach często wymaga wieloetapowych działań, począwszy od audytu hydraulicznego aż po wymianę armatury. Najistotniejszym elementem jest często uzupełnienie systemu o zawory termostatyczne na pionach cyrkulacyjnych, które pozwalają na zdalne lub lokalne sterowanie temperaturą powrotu. W starych budynkach często spotyka się zjawisko „odwróconej cyrkulacji”, wynikające z nieprawidłowego podłączenia rur lub uszkodzonych zaworów zwrotnych, co wymaga pełnej inwentaryzacji sieci.
Analiza przypadku dotycząca modernizacji bloku mieszkalnego z lat 80. w Warszawie wskazuje na ogromny potencjał optymalizacji. Po wymianie starych pomp na urządzenia sterowane elektronicznie oraz montażu zaworów termostatycznych na 12 pionach, zużycie energii na podgrzanie CWU spadło o 22% w skali roku, przy jednoczesnym skróceniu czasu oczekiwania na ciepłą wodę w najbardziej oddalonych mieszkaniach z 45 do 8 sekund. Inwestycja ta zwróciła się w ciągu 3,5 roku eksploatacji.
"Efektywność modernizacji systemów cyrkulacyjnych rzadko wynika z wymiany samych pomp; najczęściej decyduje o niej precyzyjne wyważenie hydrauliczne całej sieci, pozwalające na wyeliminowanie tzw. martwych stref, w których woda ulega wychłodzeniu."
Jakie znaczenie ma automatyka w systemach cyrkulacyjnych?
Integracja automatyki w systemach cyrkulacyjnych umożliwia stałe monitorowanie temperatury i ciśnienia w różnych punktach instalacji, co jest niezbędne dla utrzymania parametrów eksploatacyjnych. Systemy BMS (Building Management System) zbierają dane z czujników temperatury zamontowanych na powrotach pionów i na tej podstawie korygują pracę pomp oraz zaworów. Automatyka pozwala na szybką reakcję w przypadku awarii, wysyłając sygnał ostrzegawczy do zarządcy budynku, gdy temperatura spadnie poniżej ustalonego progu.
Dzięki cyfrowemu zapisowi danych, zarządcy mogą analizować profile zużycia ciepła i identyfikować nieefektywne pory dnia lub okresy roku. Jest to szczególnie ważne przy optymalizacji czasu pracy pomp cyrkulacyjnych w budynkach o specyficznym profilu użytkowania, takich jak hotele czy biurowce. Nowoczesna automatyka to nie tylko wygoda, ale przede wszystkim precyzyjne narzędzie do zarządzania kosztami energii cieplnej.
Jak zapobiegać awariom w systemach cyrkulacji wody?
Prewencja awarii w instalacjach cyrkulacyjnych polega na regularnej konserwacji komponentów oraz kontrolowaniu jakości wody. Osady wapienne i korozyjne wewnątrz rur znacząco zwiększają opory hydrauliczne, co prowadzi do przeciążenia pomp i konieczności ich częstszej wymiany. Stosowanie stacji zmiękczania wody oraz filtrów mechanicznych przed pompami cyrkulacyjnymi znacząco przedłuża żywotność całej instalacji.
Cykliczne sprawdzanie stanu zaworów zwrotnych jest niezbędne, gdyż ich nieszczelność prowadzi do niekontrolowanego mieszania się zimnej i ciepłej wody. Taki stan rzeczy nie tylko obniża temperaturę wody użytkowej, ale również powoduje zbędną pracę wymienników ciepła, zwiększając rachunki mieszkańców. Dokumentacja techniczna powinna zawierać harmonogram przeglądów obejmujący kontrolę temperatury, ciśnienia oraz stanu technicznego izolacji.
Jakie są wyzwania przy projektowaniu cyrkulacji w budynkach wysokich?
Projektowanie cyrkulacji w budynkach wysokich wymaga uwzględnienia różnic ciśnień wynikających z wysokości słupa wody oraz specyfiki rozkładu pionów. Zastosowanie systemów strefowych, gdzie osobne układy obsługują poszczególne sekcje kondygnacji, pozwala na łatwiejszą kontrolę ciśnień i temperatury. W takich warunkach krytyczne znaczenie ma zastosowanie armatury o wysokiej odporności na ciśnienie, która zapobiega powstawaniu uderzeń hydraulicznych przy gwałtownym zamykaniu zaworów.
Kolejnym wyzwaniem jest właściwa kompensacja wydłużeń termicznych rurociągów, które przy dużych wysokościach mogą osiągać znaczne wartości. Nieprawidłowe zamocowanie pionów prowadzi do naprężeń w konstrukcji budynku oraz uszkodzeń izolacji termicznej. Projektant musi wyważyć kwestie przepływu hydraulicznego z koniecznością zapewnienia bezpieczeństwa mechanicznego całej instalacji.
Podsumowanie
Prawidłowe funkcjonowanie cyrkulacji ciepłej wody w budynku wielorodzinnym stanowi składową komfortu mieszkańców oraz efektywności energetycznej całego obiektu. Zrozumienie fizycznych podstaw przepływu wody, dbałość o izolację termiczną oraz wdrożenie inteligentnej automatyki pozwala na znaczne obniżenie kosztów eksploatacyjnych przy jednoczesnym zachowaniu standardów sanitarnych. Inwestycje w modernizację tych układów charakteryzują się szybkim okresem zwrotu, co potwierdzają liczne przykłady z nowoczesnej praktyki inżynierskiej. Dbałość o regularne przeglądy i utrzymanie odpowiednich parametrów temperaturowych eliminuje ryzyko zagrożeń mikrobiologicznych, takich jak bakterie Legionella. Wykorzystanie wiedzy technicznej przy projektowaniu i utrzymaniu cyrkulacji CWU jest kluczowe dla zrównoważonego rozwoju budownictwa wielorodzinnego w 2026 roku.
